MXEE8226工业级千兆2光24电IEEE1588同步时钟交换机
产品概述
MXEE8226是一款可以支持IEEE 1588网络测控系统精确时钟同步协议的工业以太网光纤交换机,支持基于硬件时间戳的IEEE1588v2,支持BC、P2P TC、E2E TC时钟模式,达到50ns对时精度,可广泛应用于智能电网、产品测量、控制系统和工业自动化等领域。
MXEE8226可提供24个1000M端口和2个1000M SFP插槽,其中24个1000M端口可根据用户现场需要配置为光口或电口,极大地方便了用户的现场使用。MXEE8226工业以太网交换机支持RSTP功能并可组建链形、环形等各种光纤冗余网络。
MXEE8226系列同时提供全面的网管功能,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等,可完全满足用户的网管需求。
产品特点

1. 支持硬件时间戳的IEEE1588v2,同步精度可达±50ns

2. IEEE802.1w快速生成树协议,IEEE802.1S MSTP和IEEE802.1D STP 兼容

3. IGMP Snooping组播功能

4. 支持基于端口的VLAN和IEEE802.1Q VLAN标记和GVRP

5. IEEE802.1pQoS优先级控制

6. 基于MAC地址的自动连接中继故障切换

7. RS-232控制台、Telne、SNMP、Web浏览器和TFTP管理

8. 支持IEEE 802.1x安全

9. 端口速率控制

10. 静态安全的每端口MAC地址

11. 端口镜像

12. 支持端口聚合,支持IEEE802.3ad,3 条聚合链路组

13. 10/100Mbps-Full/Half-duplex,自动协商,Auto-MDI/MDIX

14. 全线速转发速率

15. 支持NTP对时系统

技术参数

属性

MXEE8226

接口

24个10/100/1000M自适应以太网接口

2个1000M SFP扩展槽

网线类型和距离

双绞线支持最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

支持8K个MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

支持静态组播MAC

背板带宽

52Gbps

包转发速率

38.7Mpps

包缓存

12Mbit

流量控制

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

生成树协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard

VLAN

支持基于端口的VLAN(4094个),802.1Q的VLAN

支持GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合

支持静态聚合、动态聚合

Jumbo frame巨帧

支持,最大帧长为9K

DHCP

支持DHCP Client

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

组播

支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制,粒度为:8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR

ACL

提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)
地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略
支持入方向ACL 策略

端口镜像

支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA认证

支持RADIUS认证

支持端口隔离

802.1X

支持基于端口的认证和基于MAC的认证

升级和配置

支持FTP/TFTP/WEB升级日志记录 配置文件下载与上传

告警输出

支持电源告警

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMP

维护

支持Ping

支持Telnet远程维护

指示灯

电源指示:POW,接口灯指示:link/ACT

电源

输入电压: AC/DC85~265V

最大功耗:19.8W

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+75℃

储存温度:-40℃~85℃

相对湿度:5%~95%无凝露

安装方式

1U机架式安装

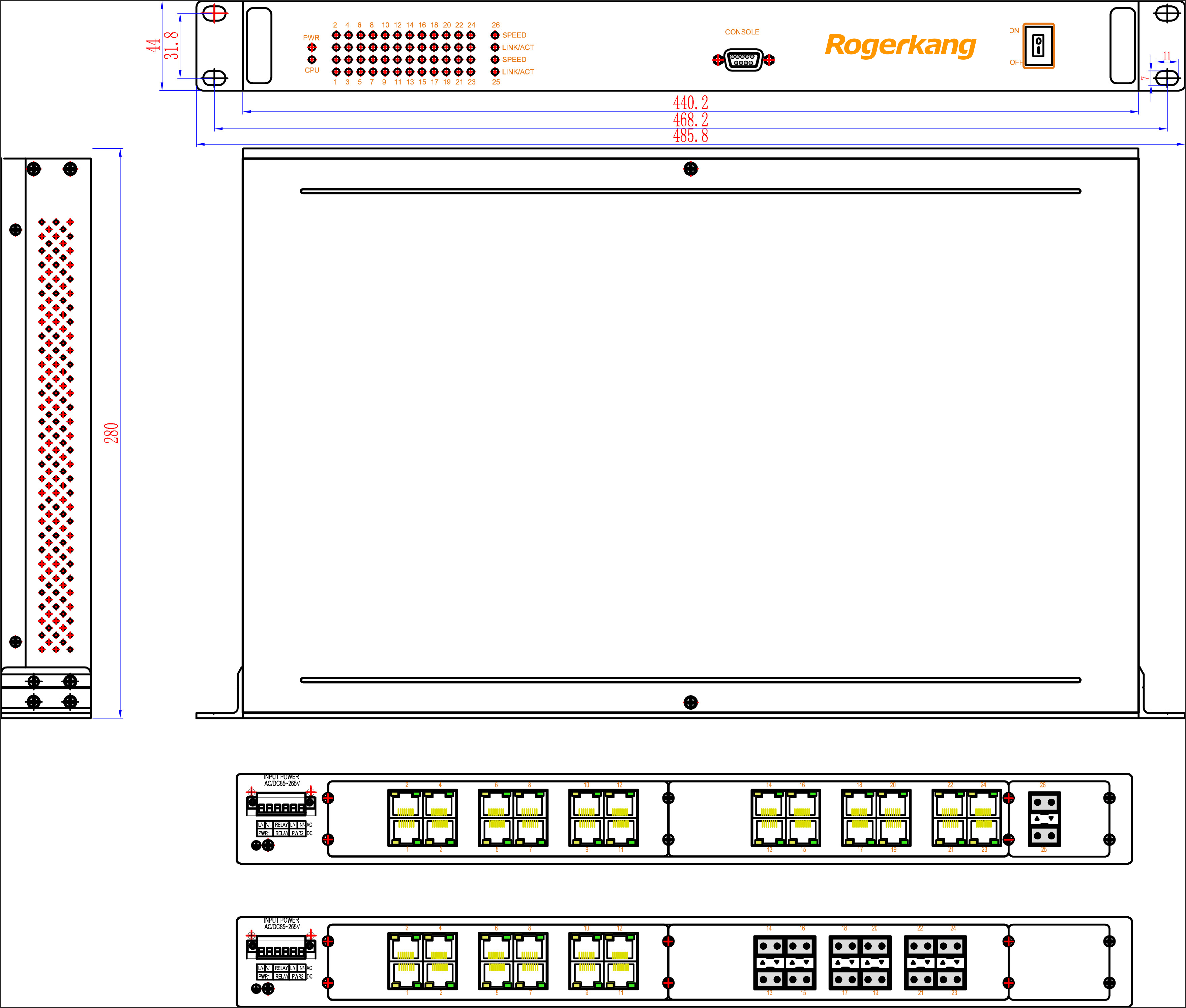

外形尺寸

宽×高×深:485.8mm×44mm×280mm

防护等级

IP40防护等级,无风扇设计

MTBF

350000h

质保期

5年

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE 802.3ad:链路聚合

IEEE 802.3x:全双工以太网数据链路层流控

IEEE 802.1p:流量优先级

IEEE 802.1Q:VLAN

IEEE 802.1w:快速生成树

IEEE 802.1X:基于端口的网络访问控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)




订购信息

产品型号

规格参数

MXEE8226-24GT

工业级24个10/100/1000M电口IEEE1588同步时钟交换机,支持网管,输入电压: AC/DC85~265V

MXEE8226-2GX24GT

工业级24个10/100/1000M电口, 2个1000M SFP扩展槽IEEE1588同步时钟交换机,支持网管输入电压: AC/DC85~265V

MXEE8226-12GX12GT

工业级12个10/100/1000M电口, 12个1000M SFP扩展槽IEEE1588同步时钟交换机,支持网管输入电压: AC/DC85~265V
