产品概述

RS7000系列是28 口千兆二层网管型机架式工业以太网交换机，支持千兆 SFP 插槽、千兆 Combo 光电复用口、千兆电口或百兆电口等多种接口可选，采用存储转发机制，拥有强大的带宽处理能力，自动排查数据包错误，减少传输故障，确保数据传输稳定、可靠、高效。产品精选工业级元器件，配合高标准系统设计及生产控制，19 英寸 1U 机架式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+75℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。
产品支持 WEB 网管功能和多种网络协议，如 ROGERKANG-Ringv1/v2、ERPS、STP/RSTP、MRP、VLAN、SVL、LACP、LLDP、SNMPv1/v2c/v3、RMON、QoS、802.1X 认证、TACACS+客户端、IGMP Snooping、GMRP、ACL、WEB/ TELNET/ SSH 访问控制、静态汇聚、端口镜像、静态 MAC 地址绑定、网络诊断、环回检测、线路诊断、Email日志、告警、SNTP 客户端、系统日志和系统在线升级等，可以提高网络的性能、可靠性和安全性，满足各种复杂网络的需求。产品通过严格的功能、高低温、安规与 EMC 等测试，满足复杂的网络和严酷的工业环境应用需求，可广泛适用于工业自动化、综合能源、智慧城市、轨道交通、智能交通、智慧工厂等领域。

产品特点

◆支持 4/12 千兆 SFP 插槽、4/8 千兆 Combo 光电复用口、 8/16/24 千兆电口和 24 路百兆电口可选，为用户提供灵活的组网方式
◆支持 ROGERKANG-Ringv1/v2、ERPS、STP/RSTP、MRP 等环网冗余协议，提高网络可靠性
◆小于 20ms 的快速环网冗余（ROGERKANG-Ringv1/v2），增强了系统通信的可靠性
◆支持 DDM 数字诊断监控，可检测 DDM 光模块温度、电压、电流、发送光功率、接收光功率等
◆支持单/双路 AC85~264V / DC110~370V 交/直流电源输入可选，双输入支持电源冗余
◆高强度金属外壳， IP40 防护等级，无风扇外壳散热，设备能可靠地工作在-40℃~+75℃严酷的工业环境中

技术参数

产品型号	RS7000-4GP	RS7000-4GP-24GT	RS7000-4GX-8GP-16GT	RS7000-12GF-8GP-8GT
软件功能
交换功能	支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计支持 802.1QVLAN、端口隔离、SVL 配置支持 MAC 地址老化与学习限制、静态 MAC 地址绑定、源 MAC 地址过滤
冗余技术	支持 ROGERKANG-Ringv1/v2 私有环网技术支持 ERPS 支持 RSTP，兼容 STP 支持 MRP
组播技术	支持 IGMP Snooping 支持静态组播 MAC 地址绑定支持未知组播过滤支持 GMRP
安全管理	支持 WEB、TELNET、SSH 访问控制支持 ACL 访问控制列表、802.1X 端口认证、TACACS+客户端支持环回检测、网络风暴/电源掉电/环网状态/端口掉线告警、Email 日志
管理与维护	支持 QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 TRAP、RMON、LLDP 支持端口镜像、 Ping、光模块 DDM、线路诊断支持用户权限管理、系统日志、SNTP 客户端、夏令时支持在线重启、恢复出厂设置、系统升级，配置文件上传/下载支持 RG-NMPv2、MixView、MaxView 管理

产品型号	RS7000-4GP	RS7000-4GP-24GT	RS7000-4GX-8GP-16GT	RS7000-12GX-8GP-8GT
接口规格
千兆光口	/	/	4 路	12 路
	1000base-X 千兆 SFP 插槽，兼容 100base-FX
千兆 Combo 口	4 路	4 路	8 路	8 路
	千兆 Combo 光电复用口，支持 10/100/1000base-T(X)自适应千兆 RJ45 电口或 1000base-X 千兆 SFP 插槽（兼容 100base-FX）可选，电口支持全/半双工、MDI/MDI-X 自适应
	/	24 路	16 路	8 路
千兆电口	10/100/1000base-T(X)自适应千兆 RJ45 电口，支持全/半双工、MDI/ MDI-X 自适应
百兆电口	24 路	/	/	/
	10/100base-T(X)自适应百兆 RJ45 电口，支持全/半双工、MDI/ MDI-X 自适应
继电器	1 路继电器告警输出（常开+常闭触点），采用 3 位 5.08mm 间距带锁扣接线端子
CONSOLE 口	1 路 CONSOLE 口，RS232 信号 RJ45 口，用于设备调试
指示灯	电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动状态指示灯
交换性能
交换方式	存储转发
背板带宽	12.8Gbps	56Gbps
缓存大小	4.1Mbit
MAC 地址表	8K
电源参数
电源输入	AC85~264V / DC110~370V ，单/双电源可选，双电源支持电源冗余
满载功耗	<11W@AC220V	<21W@AC220V	<30W@AC220V	<33W@AC220V
连接方式	5 位 5.08mm 间距带锁扣接线端子
机械参数

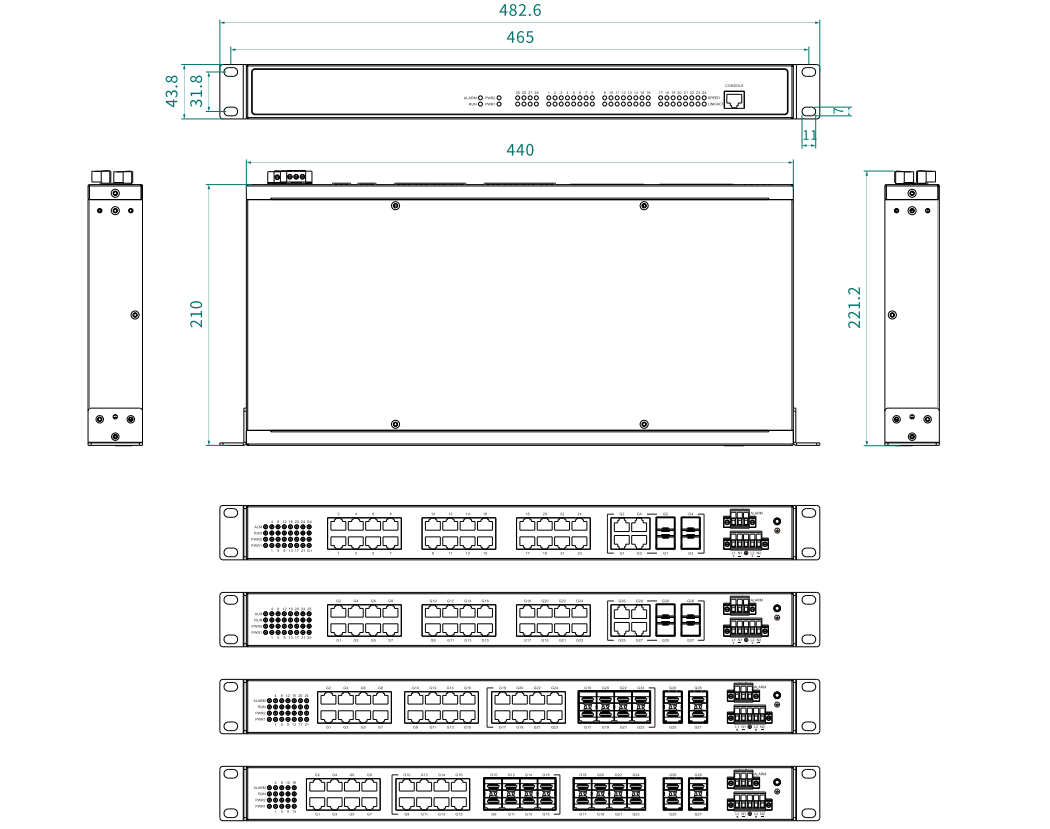

外形尺寸	482.6×44×210(mm)（含挂耳不含连接器尺寸）
安装方式	标准 19 英寸 1U 机架式安装
机壳防护	金属外壳，IP40 防护等级
工作环境
工作温度	-40℃~+75℃
存储温度	-40℃~+85℃
相对湿度	5%~95%（无凝露）
行业标准
EMC	IEC 61000-4-2 (ESD) ：Level 4 IEC 61000-4-5 (Surge)：Level 4 ※网口支持 6kV 防雷 IEC 61000-4-4 (EFT) ：Level 4

订购信息

标准型号	千兆光口	千兆 Combo 口	千兆电口	百兆电口	电源范围
RS7000-4GP-L1	/	4	/	24	单路 AC85~264V 或 DC110~370V
RS7000-4GP-24GT-L1	/	4	24	/
RS7000-4GX-8GP-16GT-L1	4	8	16	/
RS7000-12GX-8GP-8GT-L1	12	8	8	/
RS7000-4GP-L4	/	4	/	24	双路 AC85~264V 或 DC110~370V
RS7000-4GP-24GT-L4	/	4	24	/
RS7000-4GX-8GP-16GT-L4	4	8	16	/
RS7000-12GX-8GP-8GT-L4	12	8	8	/
