产品概述

RS828系列是上海罗杰康通信有限公司的千百兆二层工业以太网交换机，满足国家电网A类要求，符合IEC61850和IEEE1613行业标准;是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。此交换机为复杂的工业应用需求提供了一种高端工业以太网通信解决方案，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。RS828系列二层交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口（CLI），或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP。同时提供例如：MSTP、IGMP、IGMP Snooping、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等一些常用高级管理功能。在设备管理方面，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，可以灵活选择机架式安装或者桌面安装。产品支持交直流AC/DC110/220V供电。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

产品特点

■ 满足国家电网A类要求，符合IEC61850和IEEE1613行业标准;

■ 支持4个千兆光+24个百兆光电接口配置；

■ 支持前后指示灯状态显示；

■ 支持ROGERKANG环网技术（故障恢复时间小于20ms）；

■ 支持静态多播过滤技术，IGMP Snooping；

■ 支持广播风暴抑制及端口速率控制功能；

■ 支持工业级带隔离电源，可选配双冗余电源；

■ 支持掉电、掉纤、风暴等状态继电器告警输出；

■ 支持VLAN、QoS、端口汇聚、端口镜像等网管功能；

■ 工业级宽温设计，无风扇导热设计；

■ 满足恶劣工业环境应用要求。

技术参数

软件功能

交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持ROGERKANG环网技术，自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP Snooping

支持静态组播

安全技术

支持IEEE 802.1x

支持HTTP

支持RADIUS

支持用户分级

支持MAC地址绑定

服务质量管理

支持SPWRR队列调度

支持Qos设置

IP管理

支持DHCP server

管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c，可通过MWview集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警端口告警

支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计

性能参数

技术参数
以太网标准	IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000base-T)、IEEE802.3z（1000base-LX）、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (优先级)、IEEE802.1x（访问控制）
交换属性
优先级队列	4
VLAN数	4096
组播组数	256
MAC地址	16K
背板带宽	12.8Gbps
交换延迟	<5μs
接口
千兆接口	数量：4个
	接口形式：SFP型光口（LC接口，单/多模可选）或10/100/1000M自适应电模块
	接口速率：1000base-LX（光口)、10/100/1000M自适应电口
百兆接口	数量：24个
	接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
	接口速率：100base-FX（光口）、10/100M自适应电口
调试口	RS232，RJ45接口
电源端子	5位5.08mm间距插入式端子
继电器告警端子	3位5.08mm间距插入式端子，1A@24VDC
传输距离
双绞线	100m（标准CAT5/CAT5e线缆）
多模光纤	千兆多模：850nm，500m；百兆多模：1310nm，2km
单模光纤	千兆单模：1310nm，20km；百兆单模：1310nm，20/40km；1550nm，60/80km
LED指示灯
前面板指示灯	接口指示灯：link/ACT；SPEED
	系统运行指示灯：RUN
	电源状态指示灯：PWR1；PWR2
	告警指示灯：ALARM
后面板指示灯	RJ45电口指示灯：link/ACT；SPEED
后面板指示灯	光纤指示灯：link/ACT
电源指标
输入电压	AC/DC220V（85-264VAC/110-370VDC）
输入电流	0.25A@110VAC/VDC
整机功耗	＜25W@满载
过载保护	支持
反接保护	支持
冗余保护	支持
工作环境
工作温度	-40℃~85℃
存储温度	-40℃~85℃
相对湿度	5%~95%（无凝露）
机械结构
外壳	IP40防护等级，铝合金外壳
安装	19英寸1U机架式，支持前后出线安装
尺寸	482.6mm×44mm×315mm (W×H×D)
行业标准
EMC	EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
冲击	IEC60068–2-27
自由落体	IEC60068-2-32
震动	IEC60068-2-6
质保
保修期	5年
认证
CE、FCC、RoHS

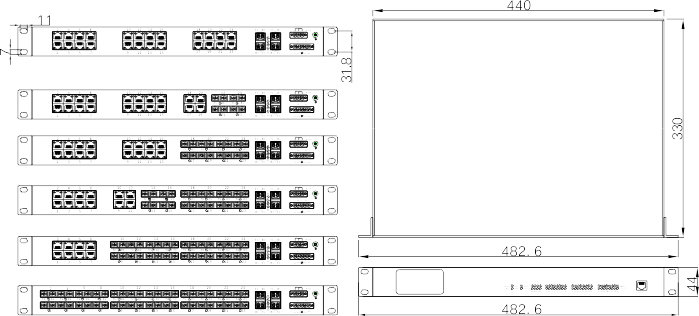

外形尺寸

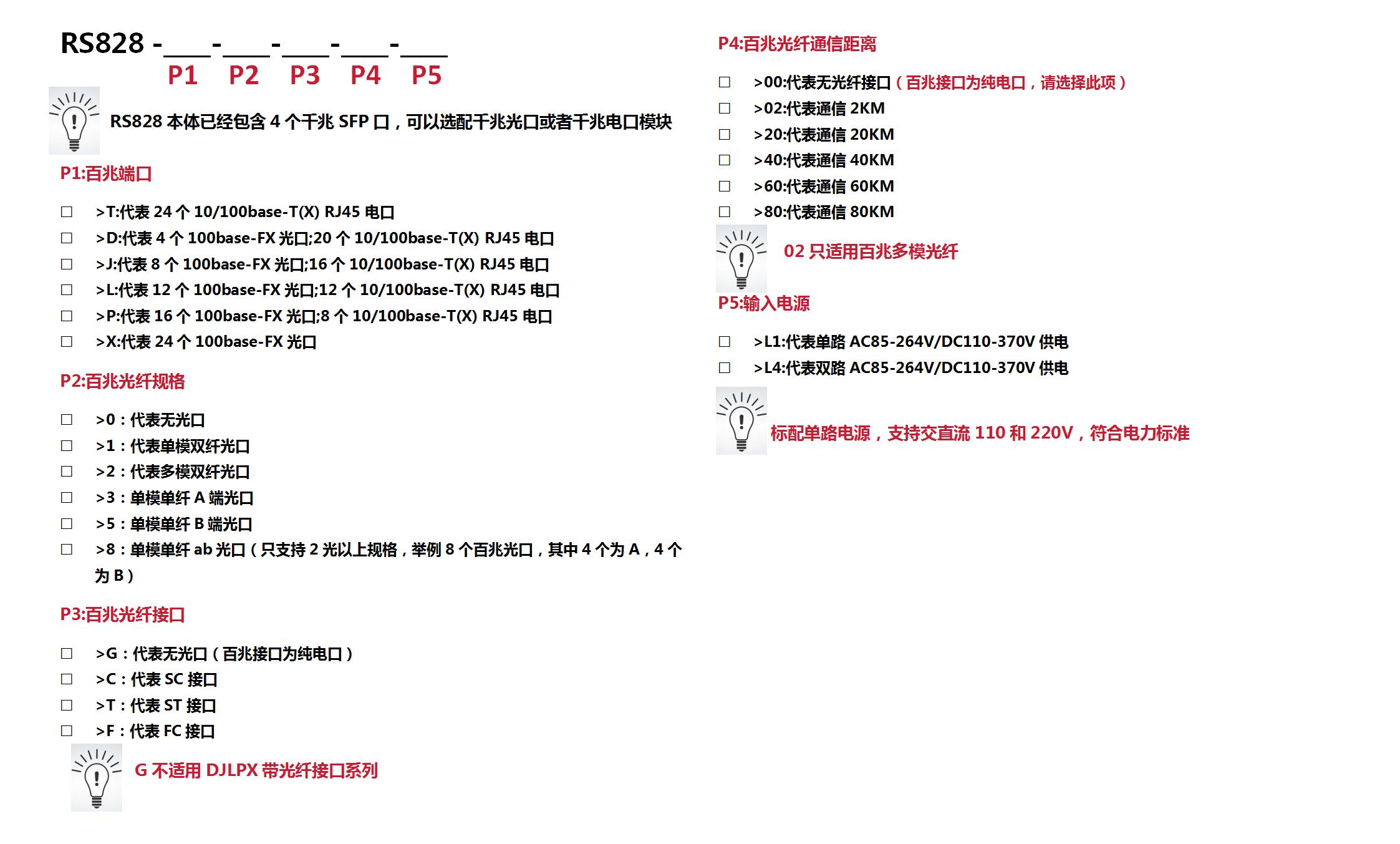

订购信息
