RS1052三层52口万兆千兆机架式网管型工业以太网交换机
产品概述
RS1052系列三层全千兆工业以太网交换机是上海罗杰康通信有限公司专为工业通信领域研发的一款三层高性能以太网通信产品。RS1052支持4个万兆光(向下兼容千兆光)+48个千兆电接口配置,RS1052为19英寸机架式安装,支持前面板安装和后面板安装。RS1052除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外,还支持静态和动态路由、组播路由,并支持Console、Web多种管理方式以及上位机网管软件,为工业通信提供高性能和高可靠的解决方案。
RS1052系列三层万兆交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径,包括通过超级终端访问交换机的命令行接口(CLI),或通过telnet管理系统管理交换机,也可以使用SNMP管理软件系统管理交换机,另外还支持多个网络监控协议:LLDP,SNTPv4,DHCP。三层路由功能还可提供多项高级管理功能,例如:MSTP、VRRP、IGMP、IGMPSnooping、内部路由协议RIPv1/v2和OSPFv1/v2、静态路由协议、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等一些常用高级管理功能。在设备管理方面,支持FTP/TFTP升级,支持日志记录与上传,支持电源掉电告警输出。在结构安装方面,可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域

产品特点

◆ 支持4路万兆SFP+以太网接口、48路10/100/1000base-T以太网RJ45接口,为用户提供灵活的组网方式;

◆ 小于20ms的快速光纤环网冗余技术,增强了系统通信的可靠性;

◆ 支持EAPS、MSTP、VRRP等多种冗余协议;

◆ 支持静态路由,支持RIP v1/v2、OSPF v1/v2等多种动态路由协议;

◆ 支持IGMP、PIM-SM、PIM-DM等多种组播协议;

◆ 支持完善的QoS策略和多种队列调度算法;

◆ 支持通过超级终端、Telnet等软件访问交换机的命令行接口(CLI);

◆ 提供2路电源输入AD220(85~264VAC/110~370VDC),单电源、冗余电源,方便客户灵活选型;

◆ 高强度封闭铝制外壳,IP40的防护等级,使系统能够可靠地工作在-40~70℃的工业环境中。

技术参数

IEEE标准

802.3i、802.3u、802.3ab、802.3z、802.3ae、802.3ad、802.3x、802.1p、802.1Q、802.1w、802.1s等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持RGKRing环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播,支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MaxView集中管理

支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

背板带宽

176G

包转发率

130Mpps

万兆端口

4个10G base-LR接口,向下兼容1000base-LX接口

千兆端口

48个10/100/1000 base-T接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口:10/100/1000base-T(千兆)支持自动协商功能

传输距离:100米(标准CAT5/CAT5e线缆)

光口参数

发光功率:>-12dBm(单模)  >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模)  1550nm(单模)  850 nm(多模)  1310 nm(多模)

传输距离:多模光纤 850nm,2km;1310 nm,2/5km

                 单模光纤 1310nm,20/40/60km;1550nm,20/40/60/80/120km

连接器类型:LC

传输速率:10Gbps(万兆)

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:45 W(MAX)

过流保护:内置

机械参数

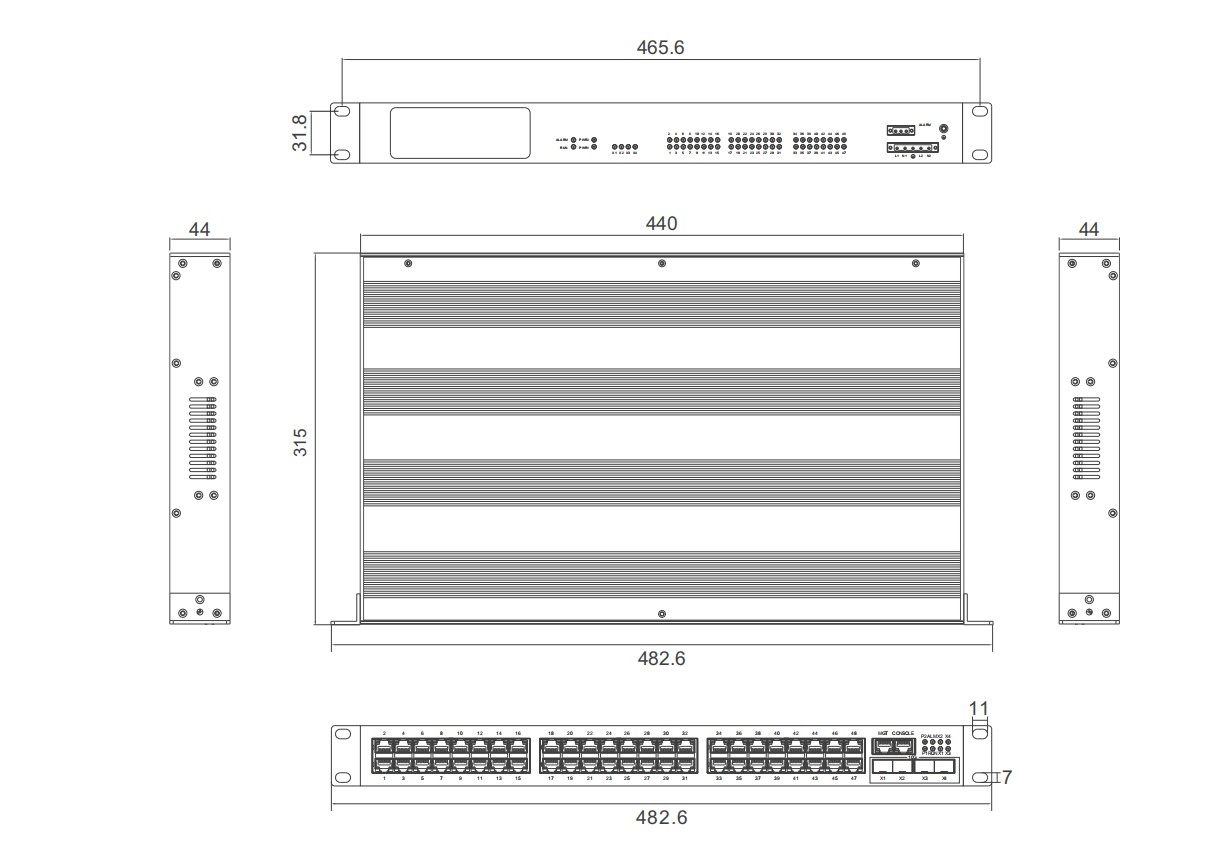

物理尺寸(宽×高×深):482.6mm×44mm×315mm

安装方式:标准19 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMS

EN61000-4-2(ESD):±8kV(contact),±15kV(air)

EN61000-4-3(RS):10V/m(80MHz-2GHz)

EN61000-4-4(EFT):Power Port:±4kV;Data Port: ±2kV

EN61000-4-5(Surge):Power Port:±4kV/DM;±2kV/CM

Data Port:±2kV/DM; ±6kV/CM

EN61000-4-6(CS):3V(10kHz~150kHz),10V(150kHz~80MHz)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-27(冲击)


订购信息
订单信息
RS1052X0G00L1 4个万兆光+48个10/100/1000M自适应千兆电接口,标配单路(85-264VAC/110-370VDC)电源
