产品概述

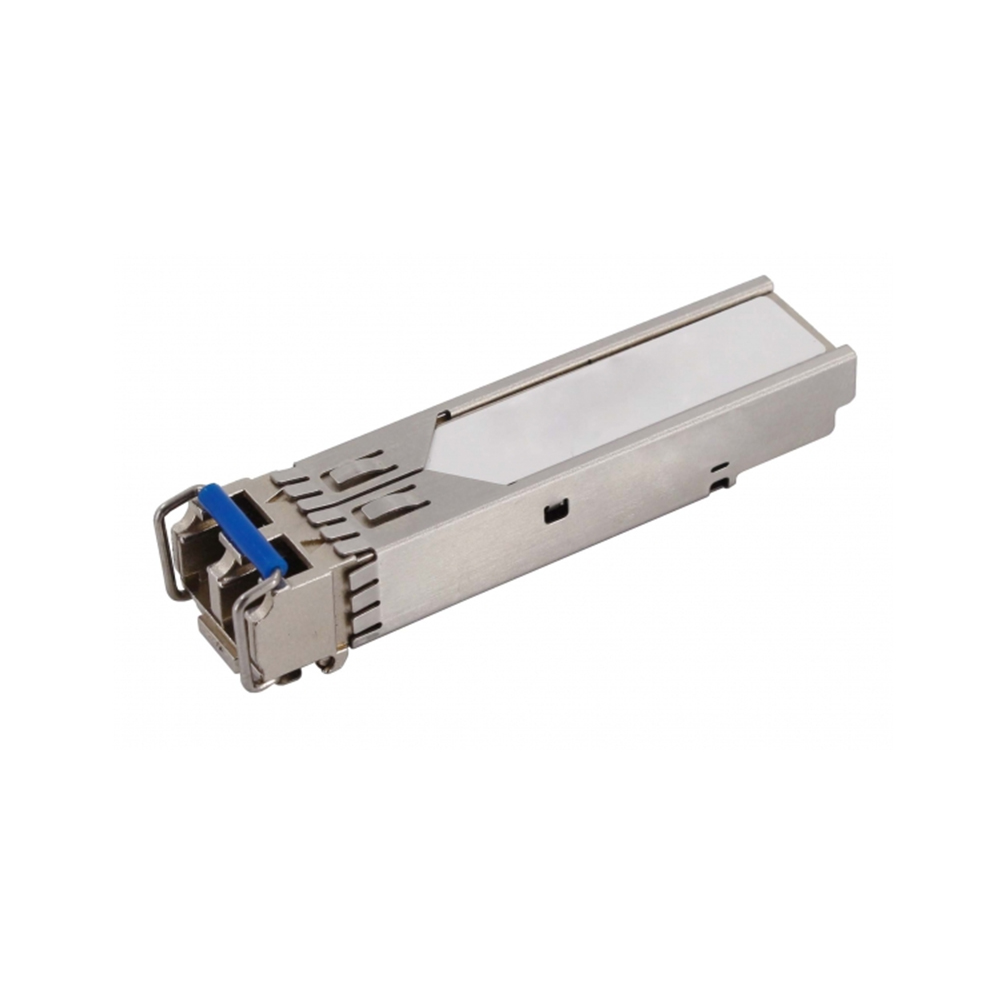

千兆SFP光收发一体模块适用于1.25G 及其以下速率的光纤通信应用。模块集成了接收和发送两部分电路，采用全金属外壳及配塑尾塞的LC口，具有“热插拔”的功能，即可以在设备不断电的情况下，从设备上插、拔该模块，适用于城域网内切换环境。千兆SFP 光收发一体模块使用＋3.3V电源，输入/输出信号为LVPECL电平，产品遵循MSN(Multi-Source Agreement) of SFP 协议。

产品特点

技术参数

工作条件
参数	符号	最小	典型	最大	单位
环境温度	Top	-40		+85	℃
电源电压	Vcc	3.14	3.3	3.47	V
数据速率			1250		Mbps
技术参数
参数	符号	最小	典型	最大	单位
工作电流	Icc			250	mA
差分输入电压	VD	500		1500	mV
中心波长范围	λc	1290	1310	1330	nm
发射光功率	Po	-9		-3	dBm
消光比	EX	8.2			dB
光学上升时间	TR			2.0	ns
光学下降时间	TF			2.0	ns
接收灵敏度	S			-24	dBm
过载输入功率	Pin	-3			dBm
信号检测失效	PD	-35.0			dBm
信号检测有效	PA			-26.0

订购信息

产品型号		规格说明
100M光纤模块（双纤）	RG155-MM85	SFP 155M、850nm 多模双纤、LC 500m
	RG155-MM13	SFP 155M、1310nm 多模双纤、LC 2km
	RG155-SM13	SFP 155M、1310nm 单模双纤、LC 20km
100M光纤模块（单纤）	RG155-SA13	SFP 155M、1310nmTX/1550nmRX 单模单纤、LC 20km
	RG155-SB15	SFP 155M、1550nmTX/1310nmRX 单模单纤、LC 20km
	RG125-GE-T	SFP with 1000M（RJ-45）
1000M光纤模块（双纤）	RG125-MM850	SFP 1.25G/1.0625G、850nm 多模双纤、LC 500m
	RG125-MM13	SFP 1.25G/1.0625G、1310nm 多模双纤、LC 550m
	RG125-SM13-20	SFP 1.25G/1.0625G、1310nm 单模双纤、LC 20km
	RG125-SM13-40	SFP 1.25G/1.0625G、1310nm 单模双纤、LC 40km
	RG125-SM15-60	SFP 1.25G/1.0625G、1550nm 单模双纤、LC 60km
	RG125-SM15-80	SFP 1.25G/1.0625G、1550nm 单模双纤、LC 80km
	RG125-SM15-120	SFP 1.25G/1.0625G、1550nm 单模双纤、LC 120km
1000M光纤模块（单纤）	RG125-SA13-20	SFP 1.25G/1.0625G、1310nmTX/1550nmRX 单模单纤、LC 20km
	RG125-SB15-20	SFP 1.25G/1.0625G、1550nmTX/1310nmRX 单模单纤、LC 20km
	RG125-SA13-40	SFP 1.25G/1.0625G、1310nmTX/1550nmRX 单模单纤、LC 40km
	RG125-SB15-40	SFP 1.25G/1.0625G、1550nmTX/1310nmRX 单模单纤、LC 40km
	RG125-SA14-60	SFP 1.25G/1.0625G、1490nmTX/1550nmRX 单模单纤、LC 60km
	RG125-SB15-60	SFP 1.25G/1.0625G、1550nmTX/1490nmRX 单模单纤、LC 60km
	RG125-SA14-80	SFP 1.25G/1.0625G、1490nmTX/1550nmRX 单模单纤、LC 80km
	RG125-SB15-80	SFP 1.25G/1.0625G、1550nmTX/1490nmRX 单模单纤、LC 80km
	RG125-SA14-120	SFP 1.25G/1.0625G、1490nmTX/1550nmRX 单模单纤、LC 120km
	RG125-SB15-120	SFP 1.25G/1.0625G、1550nmTX/1490nmRX 单模单纤、LC 120km
