RS118工业级百兆2光16电光纤交换机
产品概述
上海罗杰康通信有限公司生产的RS118系列产品,是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供2个百兆光+16个百兆电接口配置机型,其中光口为100Base-FX单模或多模光纤接口。电口为10Base-T/100Base-TX以太网RJ45端口,每个端口支持MDI/MDIX端口自动翻转、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线,均可将交换机与其他网络设备端口连接起来,无需任何认为设置,使用省时省心,真正做到即插即用。
上海罗杰康通信有限公司生产的RS118非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面,RS118系列交换机使用工业卡轨式安装。该系列产品具备高速线速转发、即联即用的特性,在核心器件上采用工业级品质设计方案,无论是在恶劣的工业现场前端还是在高电磁辐射场景下,均能保证设备稳定运行,产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
产品特点

◆ 提供18个百兆端口,支持2个百兆光+16个百兆电接口配置;

◆ 可选配100base-FX不同传输距离、不同类型的光纤接口;

◆ 百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式;

◆ 即插即用,方便快捷,支持电源状态继电器告警输出;

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;

◆ 采用工业级电源设计,DC12-48V或者交直流110/220V多种电源方案可选,满足用户灵活应用;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求。

技术参数

IEEE标准

802.3、802.3u、802.3x等

交换方式

存储转发

背板带宽

8.8Gbps

RJ45端口

16个10base-T/100base-TX

光端口

2个100base-FX

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口: 10/100base-TX(百兆)支持自动协商功能

传输距离:<100米

光口参数

发光功率:>-12dBm(单模) >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模) 1550nm(单模) 1310 nm(多模)

连接器类型:SC/FC/ST

传输距离:20~80Km(单模) <5Km(多模)

传输速率:155Mbps

电源参数

输入电压:

直流电源:DC12~48V、DC48V(36~72V)

交流电源:AD220V(AC85~264V/DC110~370V)

输入功耗:8W(MAX)

过流保护:内置

机械参数

物理尺寸(高×宽×深):160mm×74 mm×122mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

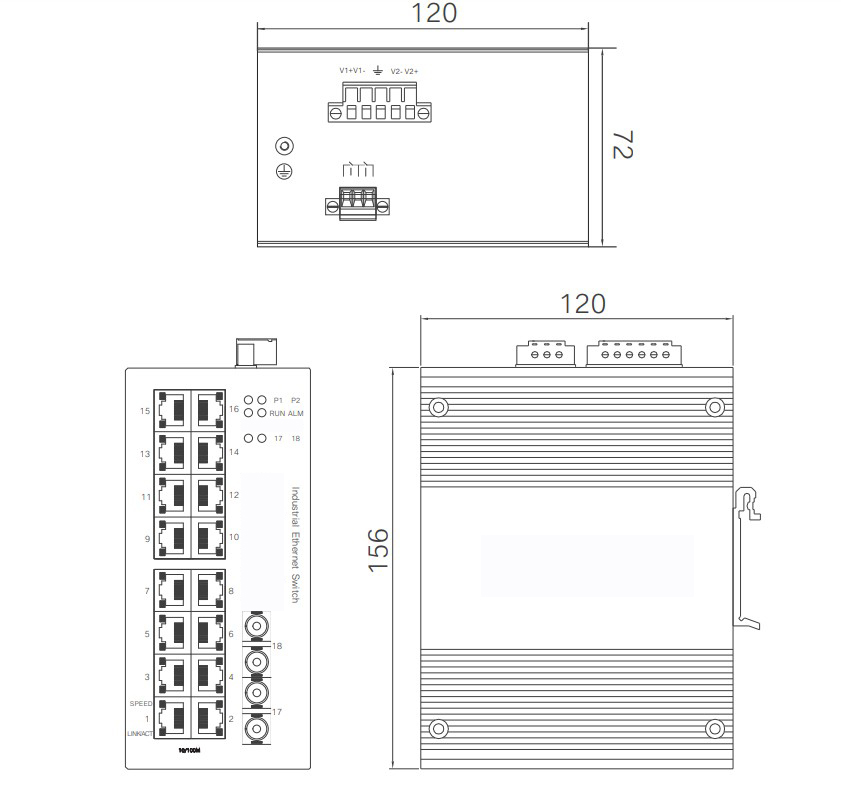

产品尺寸:

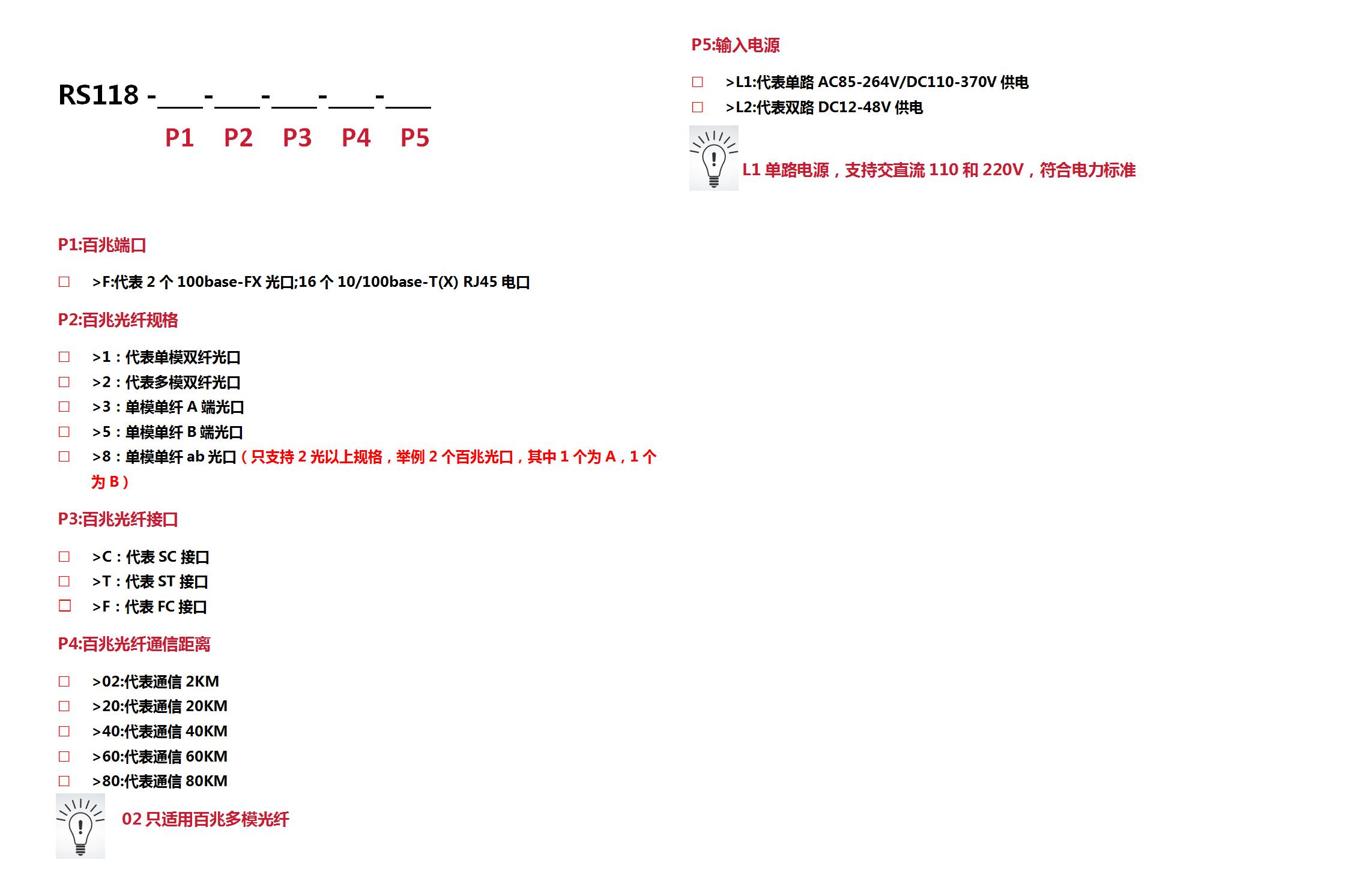

订购信息
