产品概述

上海罗杰康通信有限公司生产的RS106G系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供2个千兆光+4个千兆电接口配置机型，其中光口为1000Base-X光纤接口,接口为带屏蔽SFP基座。电口为10/100/1000Base-T以太网RJ45端口，每个RJ45端口都具有自适应功能，其中10 /100Base-T支持全双工或半双工方式，1000Base-T支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。每个端口支持MDI/MDIX端口自动翻转、自动识别网络接口速率、MAC地址自动学习和更新、全/半双工自动协调;无论是直通还是交叉网线，均可将交换机与其他网络设备端口连接起来,无需任何认为设置，使用省时省心，真正做到即插即用。

上海罗杰康通信有限公司生产的RS106G非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面，RS106G系列交换机使用工业卡轨式安装。该系列产品具备高速线速转发、即联即用的特性，在核心器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

产品特点

◆ 通信接口丰富，提供多种形式的以太网接口；

◆ 提供2个1000base-X的千兆光口；

◆ 提供4个10base-T/100base-TX/1000base-T自适应的千兆电口（支持自动MDI/MDI-X连接）；

◆ 即插即用，方便快捷，支持电源状态继电器告警输出；

◆ 采用高强度封闭铝制外壳，IP40防护等级，无风机外壳扇热，持久耐用，稳定可靠；

◆ 采用工业级电源设计，DC12-48V或者交直流110/220V多种电源方案可选，满足用户灵活应用；

◆ -40℃~85℃工作温度，满足恶劣工业环境应用要求。

技术参数

IEEE标准	802.3、802.3u、802.3x、802.3ab等
交换方式	存储转发
背板带宽	12G
端口数量	6个千兆以太网接口
光口参数	千兆光口：1000base-X 波长： 850nm（多模）；1310nm（单模），1550nm（单模）传输距离：550m（多模）；10-80km可选（单模）连接器类型：带屏蔽SFP基座传输速率： 1.25Gbps
电口参数	物理接口： RJ-45带屏蔽 RJ-45端口：10base-T/100base-TX/1000base-T支持自动协商功能传输距离： 100米（采用标准CAT5，CAT5e网线）
电源参数	输入电压：直流：DC12~48V 交流：DC110V~370V 、AC85V~265V 功耗：4.8W@24VDC（满载）过流保护：内置
机械参数	外壳：金属材质，无风扇物理尺寸（长×宽×高）：144mm×33mm×97mm（不包含DIN卡轨组件尺寸）防护等级：IP40 安装方式：DIN卡轨式
工作环境	工作温度：-40℃～+85℃ 存储温度：-45℃～+85℃ 湿度：5～95%（无凝露）
行业标准	EMI：FCC CFR47 Part 15，EN55022/CISPR22，Class A EMS：IEC61000-4-2（ESD）±8KV（接触），±15KV（空气） IEC61000-4-3（RS）10V/m（80MHz～2GHz） IEC61000-4-4（EFT）电源端口：±4KV；信号端口：±2KV IEC61000-4-5（Surge）电源端口：±2KV/DM，±4kV/CM；信号端口： ±2KV IEC61000-4-6（CS） 3V（10kHz～150kHz）； 10V（150kHz～80MHz） IEC61000-4-16（共模传导）30V（持续骚扰）；300V（短时驻留骚扰）机械：IEC68-2-6（震动） IEC68-2-27（冲击） IEC68-2-32（自由跌落）工业：IEC61000-6-2 铁路：EN50155，EN50121

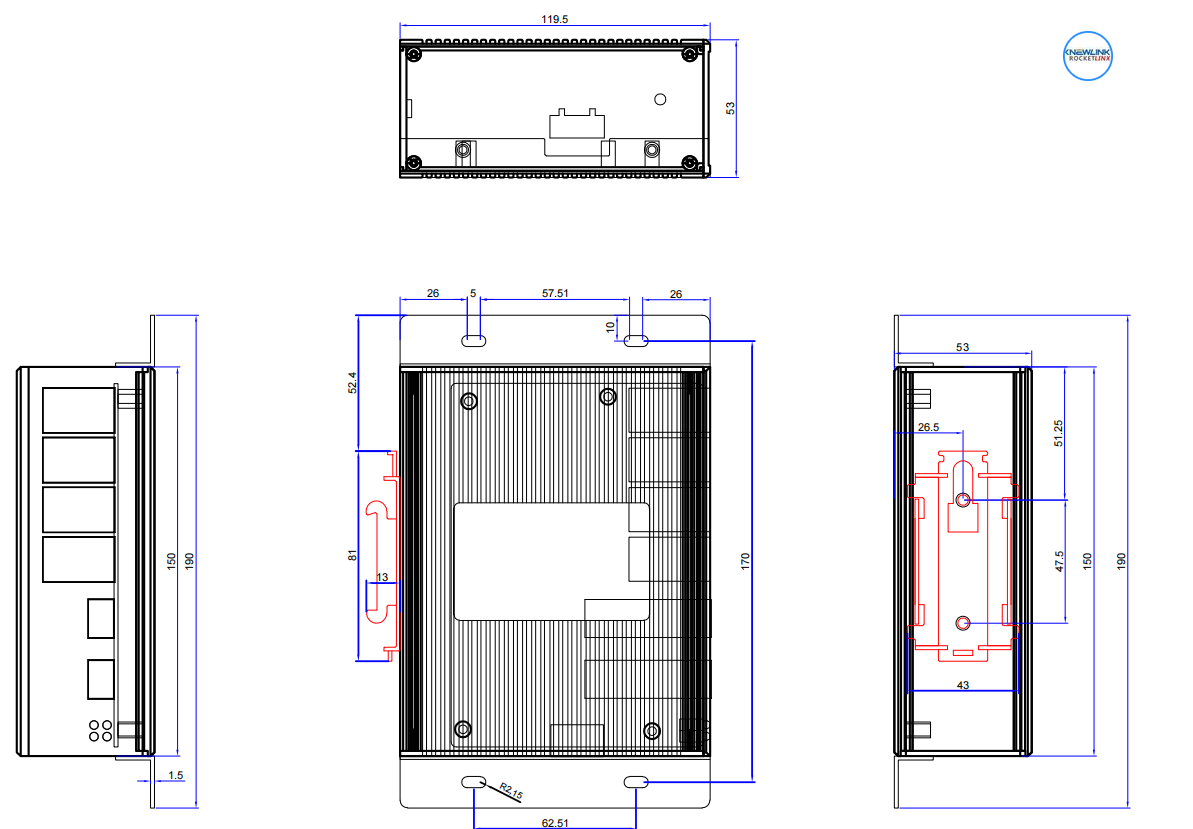

外形尺寸

订购信息

订单信息
RS106GF0G00L2	2个1000base-X SFP光口+4个10/100/1000M电口，标配DC12-48V冗余双电源
RS106GF0G00L1	2个1000base-X SFP光口+4个10/100/1000M电口，单路AC85-264V/DC110-370V供电电源
