产品概述

RS605系列是专为工业通信网络应用而设计开发的5口百兆非网管型工业光电转换器，主要用于即插即用的简单应用方式。该系列产品提供1个百兆光口和4个百兆电口，支持DC9-60V直流电源输入或交直流110/220V电源输入等电源方案可选。每个百兆电口具有10/100M自适应功能，支持全双工或半双工方式，并能自动进行MDI/MDI-X连接，为工业自动化提供强有力的保障，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。产品精选工业级元器件，35mm标准卡轨式安装，高强度金属外壳，坚固耐用，无风扇外壳散热，-40℃~+85℃宽温工作，高标准工业防护设计，能够适应各种恶劣的工作环境，通信性能稳定。产品可广泛适用于工业自动化、综合能源、智慧城市、智能交通、智慧工厂等工业领域。

产品特点

◆ 支持1路百兆光口和4路百兆电口，为用户提供灵活的组网方式；

◆ 光口支持SC/FC/ST、单模/多模、波长、传输距离可选；

◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；

◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；

◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中。

技术参数

型号		RS605
接口	电口数量	4个10/100M自适应以太网接口
	光口规格	单模多模/单纤双纤可选
	光口数量	1个100M SC/ST/FC光口
交换特性	背板带宽	1Gbps
	包转发速率	0.8Mpps
	包缓存区	512Kbit
	MAC地址表	支持1K个MAC地址
	巨型帧	支持
电源	输入电压	直流机型：DC9~60V，双电源冗余，无极性交流机型：AC85~264V或DC110~370V
	接口类型	工业凤凰端子4芯5.08间距
	保护	支持电源防反接保护/过载保护
最大功耗		1.8W
指示灯		电源指示：P1、P2，接口灯指示：link、FXD
机械结构	安装方式	DIN卡轨安装
	散热方式	自然冷却，无风扇

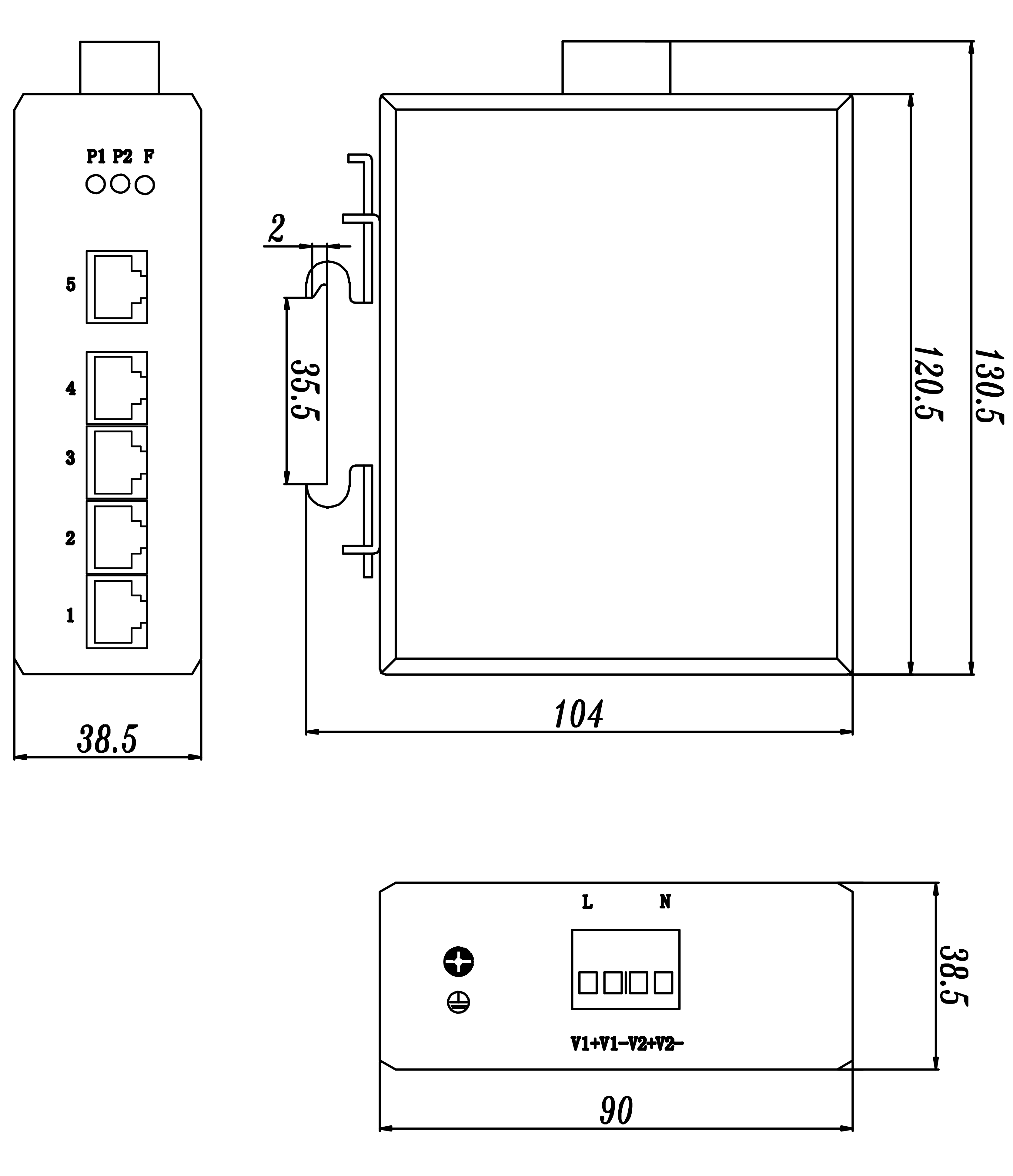

	外形尺寸	宽×高×深：38×130×105mm
	防护等级	IP40
工作环境	工作温度	-40℃～+75℃
	存储温度	-40℃～+85℃
	相对湿度	5％～95％无凝露
质保	MTBF	350000小时
质保	质保期	5年
EMC	EMI	CFR47FCC Part 15B CE EN55032：2015EN61000-3-2：2014（电源谐波）EN61000-3-3：2013(电源变动)
EMC	EMS	IEC61000-4-2(ESD) ±8kV(contact)±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准		IEEE802.3：CSMA/CD IEEE802.3i：10base-T IEEE802.3u：100base-T IEEE802.3ab：1000base-T IEEE802.3z：1000base-LX IEEE802.3x：全双工以太网数据链路层流控

订购信息

产品型号	输出接口	XX:光纤接口	电源
RS605-AS-XX	1×100base-FX 单模光口 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-AS-XX-L1	1×100base-FX 单模光口 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
RS605-AM-XX	1×100base-FX 多模光口 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-AM-XX-L1	1×100base-FX 多模光口 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
RS605-SFA-XX	1×100base-FX 单模单纤光口发射A端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-SFB-XX	1×100base-FX 单模单纤光口接收B端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-SFA-XX-L1	1×100base-FX 单模单纤光口发射A端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
RS605-SFB-XX-L1	1×100base-FX 单模单纤光口接收B端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
RS605-MFA-XX	1×100base-FX 多模单纤光口发射A端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-MFB-XX	1×100base-FX 多模单纤光口接收B端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	DC9-60V冗余输入
RS605-MFA-XX-L1	1×100base-FX 多模单纤光口发射A端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
RS605-MFB-XX-L1	1×100base-FX 多模单纤光口接收B端 4×10/100base-T(X) RJ45电口	SC/ST/FC可选	交直流AC/DC110/220V单路输入
