RS602桌面式千兆1光1电光纤收发器
产品概述
上海罗杰康通信有限公司生产的RS602系列以太网光纤收发器系列产品,是用来将以太网的电信号转换成光信号或光信号转换成电信号的光电信号转换设备。该系列产品提供1个千兆光+1个千兆电接口配置机型。它的特点是用一芯(或两芯)的单模或多模光纤就可以同步进行光信号的发送和接收。由于信号是以光脉冲的形式在光纤中传输信号突破了电缆传输距离短的限制,使得以太网在保证高带宽传输的前提下,利用光纤介质实现几公里甚至上百公里的远距离传输。
上海罗杰康通信有限公司生产的RS602光纤收发器提供DC外置电源和内置AC220V电源输入。在结构安装方面,RS602系列光纤收发器使用桌面式安装。现在使用光纤收发器构造网络能够节省网络投资,同时使用光纤收发器是现在在网络设备价格昂贵的情况下,一种符合网络现状的良好的远距离传输解决方案。
产品特点

◆ 提供2个千兆以太网接口,支持1个千兆光+1个千兆自适应电口配置;

◆ 内置高效交换内核,抑制广播风暴,实现流量控制,CRC差错校验10/100/1000M-TX自适应RJ45口,全双工/半双工自适应或强制工作模式,支持 MDI/MDI-X自适应;

◆ 电端口支持MDI/MDIX自动协商功能,自动调整传输方式和传输速度;

◆ 支持TCP/IP、DHCP、ICMP、NAT协议;

◆ 即插即用,方便快捷,最远传输距离可达到120公里;

◆ 双电源容错机箱,热插拔模块,高可靠性;

技术参数

IEEE标准

802.3、802.3u、802.3x、802.3ab、802.3z等

交换方式

存储转发

RJ45端口

1个10/100/1000base-T

光端口

1个1000base-LX

光口参数

千兆光口:1000base-X

波长: 850nm(多模);1310nm(单模),1550nm(单模)

传输距离:550m(多模);10-80km可选(单模)

连接器类型:带屏蔽SFP基座

传输速率: 1.25Gbps

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX/1000base-T,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:<100米

电源参数

输入电压:

直流电源:DC5V

交流电源:DC110-370V及AC85-264V(单电源)

输入功耗:2.5W(@24V)

过流保护:内置

机械参数

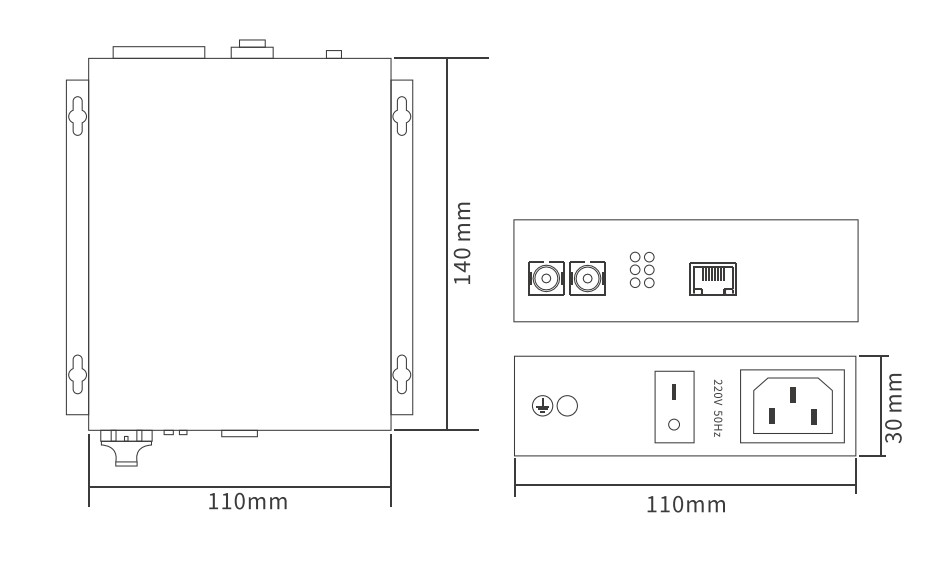

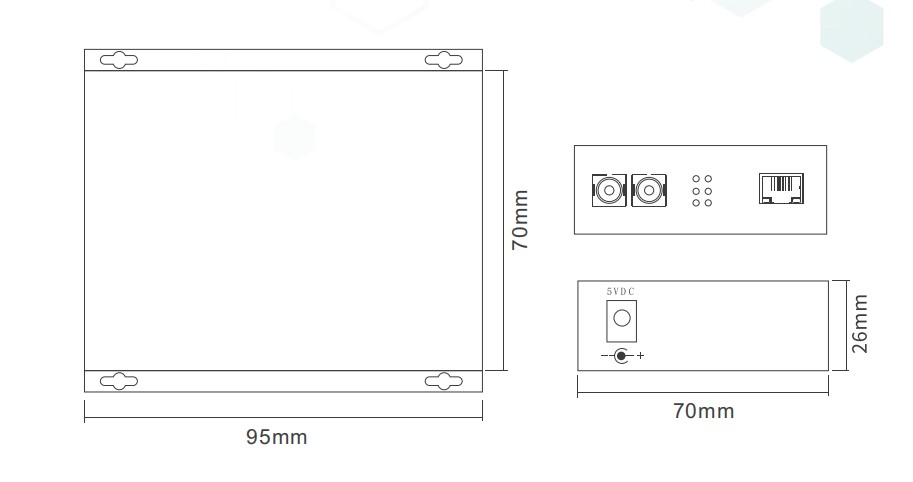

物理尺寸(宽×高×深):95mm×70mm×26mm(外置电源)  140mm×30mm×110mm(内置电源)

机箱外壳:金属外壳

安装方式:桌面式安装

工作环境

工作温度:-20℃~+70℃

存储温度:-45℃~+85℃

湿    度:5~95%(无凝露)

行业标准

EMC标准:

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A





订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RS602 工业级千兆2口以太网收发器 》F:代表1×1000base-FX光口;1×10/100/1000base-T(X) RJ45电口 》1:代表单模双纤1000base-FX光口
》2:代表多模双纤1000ba
se-FX光口
​》3:单模单纤A端光口
》5:单模单纤B端光口

》C:代表SC接口
》T:代表ST接口
》F:代表FC接口
》P:代表LC接口
》05:代表通信550M
》20:代表通信20KM
》40:代表通信40KM
》60:代表通信60KM
》80:代表通信80KM


(多模光纤最远550M)
》D5:代表外置电源DC5V
》A2:代表内置AC220V电源
