产品概述

上海罗杰康通信有限公司生产的RS502系列以太网光纤收发器系列产品，是用来将以太网的电信号转换成光信号或光信号转换成电信号的光电信号转换设备。该系列产品提供1个百兆光+1个百兆电接口配置机型。它的特点是用一芯(或两芯)的单模或多模光纤就可以同步进行光信号的发送和接收。由于信号是以光脉冲的形式在光纤中传输信号突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。

上海罗杰康通信有限公司生产的RS502光纤收发器提供DC外置电源和内置AC220V电源输入。在结构安装方面，RS502系列光纤收发器使用桌面式安装。现在使用光纤收发器构造网络能够节省网络投资，同时使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。

产品特点

◆ 提供2个百兆以太网接口，支持1个百兆光+1个百兆自适应电口配置；

◆ 内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；

◆ 支持100base-FX光纤传输标准，可与其他产品互连；

◆ 支持SPANNING TREE构造容错网络；

◆ 10/100Mbps、全双工/半双工自动协商，可平滑升级；

◆ 即插即用，方便快捷，最远传输距离可达到120公里；

◆ 双电源容错机箱，热插拔模块，高可靠性；

◆ 内、外置电源的独立式收发器、插卡式收发器、十四槽和十六槽机箱，配置灵活。

技术参数

IEEE标准	802.3、802.3u、802.3x等
交换方式	存储转发
RJ45端口	1个10base-T/100base-TX
光端口	1个100base-FX
光口参数	发光功率：>-12dBm(单模) >-17dBm(多模) 收光灵敏度：<-38dBm(单模) <-35dBm(多模) 波长：1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离：20～80Km(单模) <5Km(多模) 连接器类型：SC/FC/ST 传输速率：155Mbps
电口参数	物理接口：RJ-45带屏蔽 RJ-45端口：10base-T/100base-TX，支持自动协商功能接口标准：符合IEEE802.3标准传输距离：<100米
电源参数	输入电压：直流电源：DC5V 交流电源：DC110-370V及AC85-264V（单电源）输入功耗：2.5W（@24V）过流保护：内置
机械参数	物理尺寸（宽×高×深）：95mm×70mm×26mm 140mmX30mmX110mm（内置电源）机箱外壳：金属外壳安装方式：桌面式安装
工作环境	工作温度：-20℃～+70℃ 存储温度：-45℃～+85℃ 湿度：5～95%（无凝露）
行业标准	EMC标准： EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电 EN61000-4-3电磁场：10V/m（80-1000MHz） EN61000-4-6防传导：3V（10kHz~150kHz），10V（150kHz~80 MHz） EN55022：EN55022 Class A

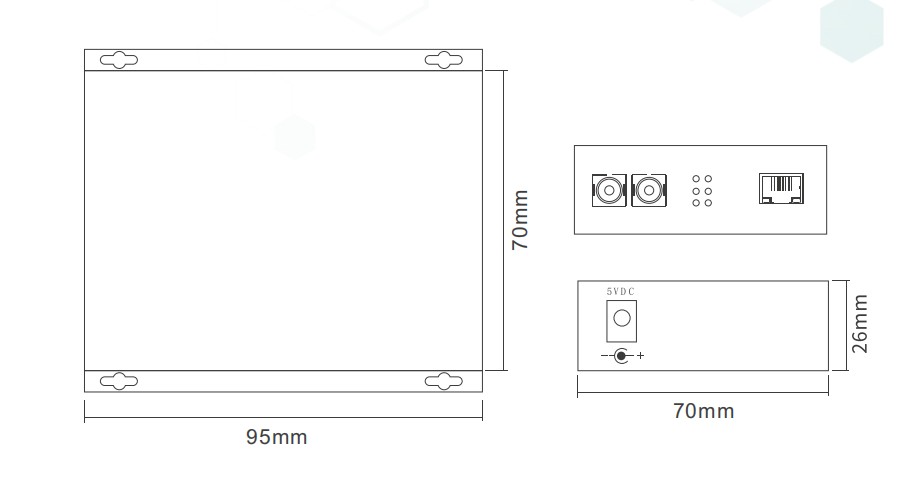

外置电源尺寸：

内置电源尺寸：

订购信息

型号	端口	光纤规格	光纤接口	光纤接口通信距离	供电电源
RS502 工业级2口以太网收发器	》F:代表1×100base-FX光口;1×10/100base-T(X) RJ45电口	》1：代表单模双纤光口》2：代表多模双纤光口》3：单模单纤A端光口》5：单模单纤B端光口	》C：代表SC接口》T：代表ST接口 F：代表FC接口	》02:代表通信2KM 》20:代表通信20KM 》40:代表通信40KM 》60:代表通信60KM 》80:代表通信80KM (多模最远2KM）	》D5:代表外置电源DC5V 》A2：代表内置AC220V电源
