RS300G工业级千兆1光2电光纤收发器
产品概述
罗杰康通信RS300G系列工业级光纤收发器(工业级光电转换器)是专为严酷苛刻的工业环境而设计的,可以实现2个10/100/1000Base-Tx双绞线电信号和1个1000Base-Fx光信号之间的转换。
RS300G系列工业级光纤收发器工作温度范围-40℃~ +85℃,提供宽压双电源输入,导轨或壁挂式安装,通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。产品采用国内外知名品牌的光模块,具有超低传输时延和线速转发能力,它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有2km(多模)、20km、40km、60km、80km(单模),支持多模双纤、单模双纤、单模单纤三种光纤传输模式,扩展了用户的需求;电接口支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测。
产品特点
实现2个10M、100M、1000M以太网电口和1个光口之间的转换
 工业以太网系列,专为严酷苛刻的工业环境而设计
 2个10/100/1000ba
se-T(X)电口,1个1000base-SX/LX/LH/ZX光口
 电接口(RJ45接口)支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
 内置高效交换核心,提供2个交换式10/100/1000ba
se-T(X)双绞线以太网口,实现电口备份和多用户接入
 光接口支持双纤多模、双纤单模、单纤单模三种光纤传输模式,SC/LC接口可选
 传输距离系列齐全,可实现长达100公里的传输
 超低位延迟和弹性缓存技术:采用“存储转发”模式,无缝连接不同速率设备,工作模式自适应
 符合工业四级电磁兼容性要求
 宽温型:工作温度-40℃~+85℃
 宽压型:24VDC(6 ~ 36VDC),可支持更宽电压(6 ~ 60VDC)
 支持内部隔离,冗余双电源输入
 电源支持过载保护、防反接保护
 超强防雷功能:采用进口防雷器件,防雷击,可抗感应高压,防浪涌等
 防雷等级:电源接口四级防雷
 IP40外壳防护等级,能够经受住恶劣环境的考验
 铝制机箱散热表面设计、无风扇、无散热孔,高效散热,降低修复时间
 导轨或壁挂式安装
 通过危险环境认证并符合FCC、CE标准
 所有型号皆通过100%烤机测试,保修期:5年
技术参数
技术参数   参数描述
  交换属性   MAC地址表:8K
  包缓冲区:1Mbit
  包转发率:无阻塞线速转发
  交换延迟:<5μs
  数据交换方式  存储转发(Store-and-Forward)
  最大过滤速度  1488000pps(1000M)
  以太网电接口
  接口数量  2
  协议标准  IEEE802.3、IEEE802.3u、IEEE802.3ab
  速率  10/100/1000Mbps自适应
  双工模式  全/半双工
  连接方式  网线交叉/直连自适应
  传输距离  五类双绞线:100m
  接口类型  RJ45接口
  以太网光接口
  接口数量  1
  协议标准  IEEE802.3z
  速率  1000Mbps
  波长  850nm/1310nm/1550nm
  传输距离   双纤多模:550m
  双纤单模/单纤单模:20Km、40km、60km、80km、100km
  接口类型  SC/LC接口可选,单模光纤或多模光纤
  电源   输入电压:24VDC(6 ~ 36VDC),冗余双电源输入,可支持更宽电压(6 ~ 60VDC)
  输入电流:<0.5A@24VDC
  过载保护:支持
  反接保护:支持
  冗余保护:支持
  接入端子:4芯5.08mm间距插入式端子
  机械特性   外壳:IP40防护等级,纯铝合金材质

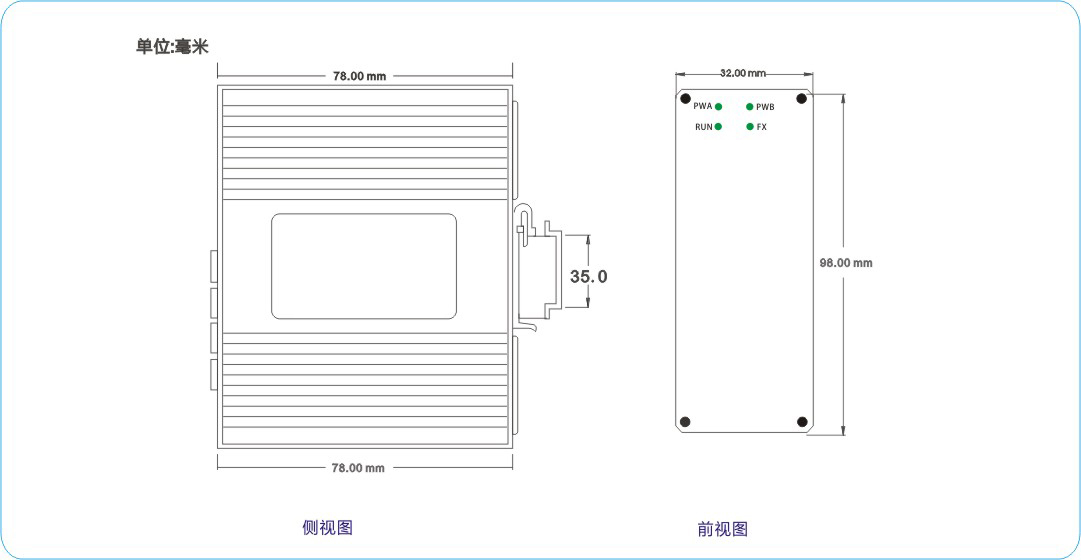

  尺寸:98mm(长) x 78mm(宽) x 32mm(高)
  重量:270g
  安装方式:DIN导轨安装、壁挂式安装
  工作环境   工作温度:-40°C ~ +85°C
  储存温度:-40°C ~ +85°C
  相对湿度:5 ~ 95%(无凝露)
  行业标准   安规:UL 60950-1
  EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
  EMS:
  EN61000-4-2防静电:±6KV接触放电,±8KV空气放电
  EN61000-4-3电磁场:10V/m(80~1000MHz)
  EN61000-4-4瞬时高压:±4KV电源线,±2KV数据线
  EN61000-4-5浪涌电压:±4KV/CM,±2KV/DM电源线,±2KV数据线
  EN61000-4-6防传导:3V(10KHz~150KHz),10V(150KHz~80KHz)
  机械:IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)
  工业:IEC61000-6-2
  铁路:EN50155EN50121-4
  交通控制:NEMA TS-2
  质保  保修期:5年




订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RS300G 工业级千兆3口以太网收发器 》F:代表1×1000base-FX光口;2×10/100/1000base-T(X) RJ45电口
》0:代表SFP插槽
》1:代表单模双纤1000ba
se-FX光口
》2:代表多模双纤1000ba
se-FX光口
》3:代表单模单纤1000ba
se-FX光口
》4:代表多模单纤1000ba
se-FX光口


》C:代表SC接口
》T:代表ST接口
》F:代表FC接口
》P:代表LC接口
》S:代表SFP接口,不含光模块
》00:代表无光纤距离
》05:代表通信550M
》20:代表通信20KM
》40:代表通信40KM
》60:代表通信60KM
》80:代表通信80KM



》L2:代表双路DC6-36V供电
