RS200G工业级千兆1光1电光纤收发器
产品概述
         罗杰康通信RS200G系列工业级光纤收发器是专为严酷苛刻的工业环境而设计的，可以实现1个10/100/1000Base-T(X)双绞线电信号和1个1000Base-FX光信号之间的转换，通过使用交换技术和存储转发技术来实现两种网络连接媒体之间的数据传输。
        RS200G系列工业级光纤收发器工作温度范围-40℃~ +85℃，提供宽压双电源输入，支持IP40保护类和EMC工业四级要求，导轨或壁挂式安装，通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。
        提供1个独立的10/100/1000Mbps以太网电口，实现通过一根光纤完成多个终端用户的接入需求。以成熟、安全的技术，简化了接入层的网络结构，最大程度的节约光纤资源及设备投资。
        产品采用国内外知名品牌的光模块，具有超低传输时延和线速转发能力，它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有550m（多模）、20km、40km、60km、80km（单模），支持多模双纤、单模双纤、单模单纤三种光纤传输模式，扩展了用户的需求；电接口支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测。
        该系列工业以太网交换机整体性能优越，使用简单，价格适宜，特别适合于光缆资源比较紧张，又要对多路以太网用户或多种服务进行同时宽带接入的需求。
产品特点
实现1个10M、100M、1000M以太网电口和1个光口之间的转换
 工业以太网系列，专为严酷苛刻的工业环境而设计
 1个10/100/1000base-T(X)电口，1个1000base-SX/LX/LH/ZX光口
 电接口（RJ45接口）支持10/100/1000M自适应、全/半双工方式、MDI/MDI-X自动侦测
 光接口支持双纤多模、双纤单模、单纤单模三种光纤传输模式，SC/LC接口可选
 传输距离系列齐全，可实现长达100公里的传输
 超低位延迟和弹性缓存技术：采用“存储转发”模式，无缝连接不同速率设备，工作模式自适应
 符合工业四级电磁兼容性要求
 宽温型：工作温度-40℃~+85℃
 宽压型：24VDC（6 ~ 36VDC），可支持更宽电压（6 ~ 60VDC）
 支持内部隔离，冗余双电源输入
 电源支持过载保护、防反接保护
 超强防雷功能：采用进口防雷器件，防雷击，可抗感应高压，防浪涌等
 防雷等级：电源接口四级防雷
 IP40外壳防护等级，能够经受住恶劣环境的考验
 铝制机箱散热表面设计、无风扇、无散热孔，高效散热，降低修复时间
 导轨或壁挂式安装
 通过危险环境认证并符合FCC、CE标准
 所有型号皆通过100%烤机测试，保修期：5年
技术参数
 技术参数   参数描述
  传输方式  存储转发(Store-and-Forward)
  最大过滤速度  1488000pps（1000M）
  以太网电接口
  接口数量  1
  协议标准  IEEE802.3、IEEE802.3u、IEEE802.3ab
  速率  10/100/1000Mbps自适应
  双工模式  全/半双工
  连接方式  网线交叉/直连自适应
  传输距离  五类双绞线：100m
  接口类型  RJ45接口
  以太网光接口
  接口数量  1
  协议标准  IEEE802.3z
  速率  1000Mbps
  波长  850nm/1310nm/1550nm
  传输距离   双纤多模：550m
  双纤单模/单纤单模：20Km、40km、60km、80km、100km
  接口类型  SC/LC接口可选，单模光纤或多模光纤
  电源   输入电压：24VDC（6 ~ 36VDC），冗余双电源输入，可支持更宽电压（6 ~ 60VDC）
  输入电流：<0.5A@24VDC
  过载保护：支持
  反接保护：支持
  冗余保护：支持
  接入端子：4芯5.08mm间距插入式端子
  机械特性   外壳：IP40防护等级，纯铝合金材质

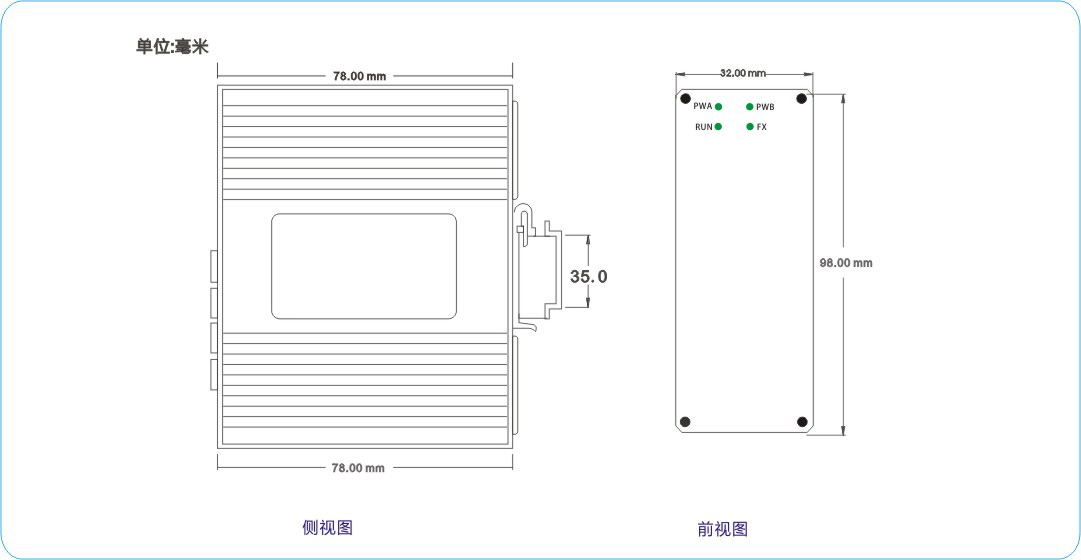

  尺寸：98mm(长) x 78mm(宽) x 32mm(高)
  重量：270g
  安装方式：DIN导轨安装、壁挂式安装
  工作环境   工作温度：-40°C ~ +85°C
  储存温度：-40°C ~ +85°C
  相对湿度：5 ~ 95%（无凝露）
  行业标准   安规：UL 60950-1
  EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
  EMS：
 EN61000-4-2防静电：±6KV接触放电，±8KV空气放电
 EN61000-4-3电磁场：10V/m(80～1000MHz)
 EN61000-4-4瞬时高压：±4KV电源线，±2KV数据线
 EN61000-4-5浪涌电压：±4KV/CM，±2KV/DM电源线，±2KV数据线
 EN61000-4-6防传导：3V(10KHz～150KHz)，10V(150KHz～80KHz)
  机械：IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)
  工业：IEC61000-6-2
  铁路：EN50155EN50121-4
  交通控制：NEMA TS-2
  质保  保修期：5年

订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RS200G 工业级千兆2口以太网收发器 >F:代表1×1000base-FX光口;1×10/100/1000base-T(X) RJ45电口 》0：代表SFP插槽

>1：代表单模双纤1000base-FX光口
>2：代表多模双纤1000base-FX光口
>3：代表单模单纤1000base-FX光口
>4：代表多模单纤1000base-FX光口

 		 >C：代表SC接口
>T：代表ST接口
>F：代表FC接口
>P：代表LC接口
》S：代表SFP接口,不含光模块		 》00:代表无光纤距离
>05:代表通信550M
>20:代表通信20KM
>40:代表通信40KM
>60:代表通信60KM
>80:代表通信80KM

 		 >L2：代表双路DC6-36V供电
