RE5101R工业级1路RS232/485卡轨式以太网串口服务器
产品概述
RE5101R工业级以太网串口服务器,采用32位Arm Cortex-M7内核CPU,主频高达近400MHz,内置硬件看门狗设计。电源、网口、串口均具有高等级EMC防护,抗干扰能力强。是专为工业用户提供实现多路串口RS232/RS485与以太网之间的数据传输。该产品支持1路RS232/RS485串口+1路10/100M以太网电接口配置,它内部集成了TCP/IP 协议栈,并且设备串口可通过WEB网页灵活配置成RS232/RS485模式,使原来无法上网的RS232/RS485设备也能够方便、灵活、快捷地连接至以太网,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。
RE5101R以太网串口服务器提供宽范围的直流电源输入。在结构安装方面RE5101R系列产品采用工业级卡轨式安装;在核心器件上产品采用工业级品质设计方案,具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点,可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品
产品特点

◆ 1个百兆以太网电口,1个RS232/485串口联网;

◆ 采用32位Arm Cortex-M7内核CPU 高达近400MHz主频;

◆ 以太网接口高达6kV防雷保护,串行接口高达4kV浪涌保护;

◆ 支持TCP/UDP/ModbusTCP协议;

◆ 外置独立硬件看门狗设计杜绝死机;

◆ 支持WAN/LAN模式切换;

◆ 支持NTP网络自动校时;

◆ 提供工业级的直流电源DC5~36V输入,具有防反接保护;

◆ 满足-40℃~85℃工业级温度范围。

技术参数

产品型号

RE5101R

描述

工业级卡轨式串口服务器

电源

工作电压

DC5-36V

工作电流

43mA@12V

网口规格

网口类型

10/100Mbps,支持MDI/MDIX交叉直连自动翻转

隔离保护

1.5KV隔离保护

串口规格

串口数量

1个RS-232/RS-485

波特率

600~460800(bps)

数据位

7、8

停止位

1、2

校验位

无\奇校验\偶校验

EMC

电源

防静电,浪涌保护

串口/网口

防静电,浪涌保护

软件参数

网络协议

IPv4、IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、RFC2217

IP获取方式

静态 IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection

Modbus

Modbus RTU/ASCII 转Modbus TCP

串口打包机制

时间和长度可设置;默认值根据比特率变化;最大打包长度1460bytes

TCP Server连接

支持最多8路TCP连接

网络缓存

发送: 16Kbyte;接收: 16Kbyte;

串口缓存

发送: 1.5Kbyte;接收: 1.5Kbyte;

流控

不支持

心跳包

支持TCP Keepalive 机制,自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

Httpd Client

支持

WebSocket Client

支持

RealCOM

支持多种工作模式

平均传输延时

<10ms

配套软件

虚拟串口软件

其他

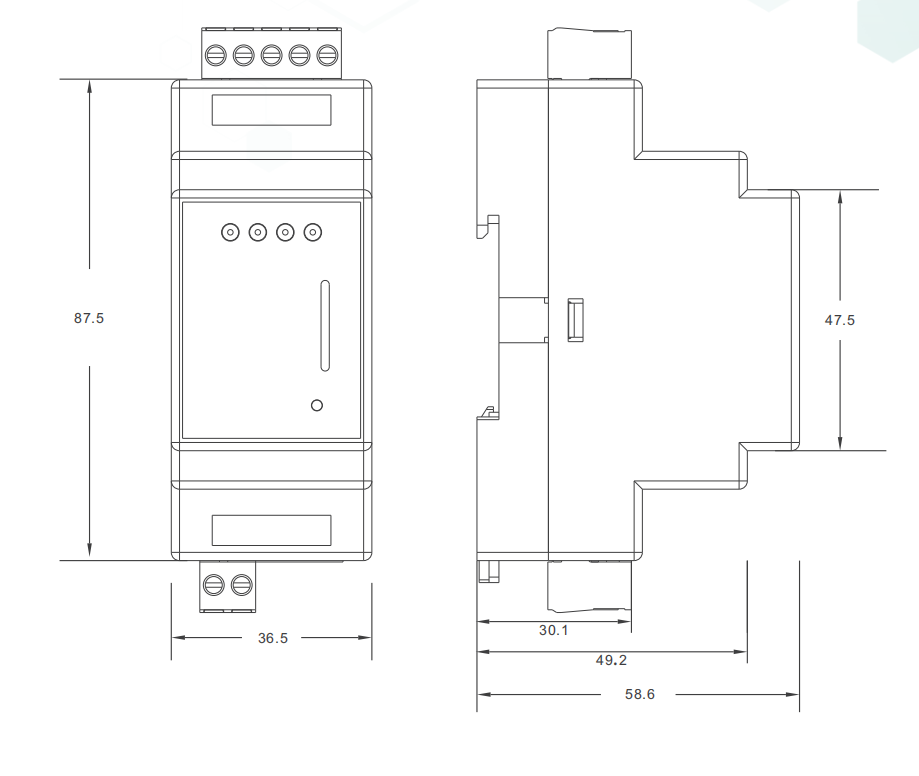

尺寸

87.5x36.5x58.6(mm)

工作环境

-40℃~+85℃ 5%~95% RH(无凝露)

存储温度

-40℃~+85℃ 5%~95% RH(无凝露)


订购信息

型号

描述

RE5101R

1路RS-232/485以太网卡轨式串口服务器(DC5~36V)
