RE5208工业级导轨式8路RS232/RS485串口服务器
产品概述
RE5208系列工业智能网关是为工业级现场设计的—款工业Modbus网关,具有抗雷击、抗电磁干扰、高可靠性、高性能的特点,它可以实现ModbusRTU/ASCII与Modbus TCP协议之间的转换,支持8路RS232或RS485串口,以及2路10/100M自适应以太网接口,能满足各种工业现场需求,以上接口在隔离、耐压等方面均达到了工业级标准,能够适应各种恶劣的工作环境,通信性能十分稳定。可应用于电力系统、工业监控、交通管理、气象、水处理、环境监控、金融证券、煤矿、石油等行业,完成现场数据采集和传输、远程监控、现场控制等任务,为用户提供一种便捷快速的联网方案。
产品特点

◆ 支持8路RS232或RS485串口转2路10/100base-T(X)自适应以太网接口,能满足各种工业现场需求;

◆ 支持Modbus RTU/ASCII与Modbus TCP协议之间的转换;

◆ Modbus免配置预读取、单串口支持256条Modbus RTU指令,连接数同步扩展到其他透传模式;

◆ 采用导轨式/桌面式/壁挂式金属外壳设计,方便安装;

◆ 支持DC12~48V⽆极性输⼊,双电源冗余设计,4kV浪涌保护;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求

技术参数
产品型号 RE5208R RE5208D
电源
工作电压 DC12~48V
功率 2.6W@12V 2W@12V
网口
网口数量 2
网口类型 10/100Mbps,RJ45接口,自适应MDI/MDIX
隔离保护 1.5kV隔离保护
串口
串口数量 8*RS232 8*RS485
串口参数

300~460800(bps);

1/2位停止位;7/8位数据位;

None/Odd/Even三种校验方式

隔离保护 2kVAC/3kVDC隔离保护
可靠性
ESD ±8kV(contact) ±15kV(air)
Surge

电源:±4kV/共模 ±4kV/差模;

RS232:±4kV/共模;RS485:±4kV/共模 ±4kV/差模;

网口:±6kV/共模 ±2kV/差模

EFT 电源:±4kV 通信口:±4kV
其他

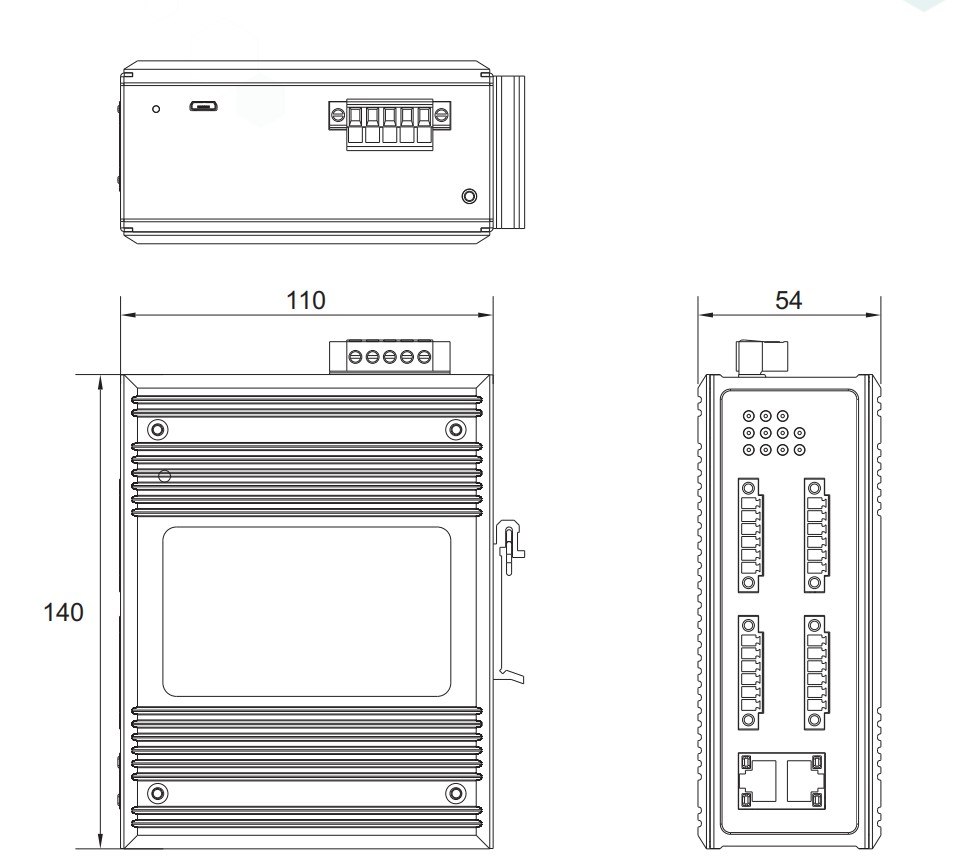

尺寸(L*W*H) 140×54×110(mm)
工作温度 -40℃~+85℃ 5%~95% RH(无凝露)
储存温度 -40℃~+85℃ 5%~95% RH(无凝露)
软件参数
网络协议 IP、TCP、UDP、DNS、ARP、SNMP、SSH、ICMP、HTTP、DHCP Client、RFC2217、NTP、SMTP、TELNET
Ip获取方式 静态 IP、DHCP
域名解析 支持
用户配置 网页配置/console口简单的网络参数配置
Modbus Modbus RTU/ASCII 转Modbus TCP
简单透传方式 TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection
串口打包机制 时间和长度可设置;最大打包长度1460bytes
数据加密 DES/3DES/AES/RC2/RC4/RC5/BlowFish
SSL加密 TLS1.0/TLS1.1/TLS1.2
TCP Server连接 单串口支持最多32路TCP Client连接
TCP Client连接 单串口支持最多连接16路TCP Server
网络缓存 发送:16Kbyte;接收:16Kbyte;
串口缓存 发送:16Kbyte;接收:16Kbyte;
心跳包 支持TCP Keepalive 机制,自定义心跳包内容
注册包 自定义注册包内容
RFC2217 支持
Httpd Client 支持
WebSocket Client 支持
MQTT 支持
JSON Httpd Client,WebSocket Client,MQTT模式下支持JSON功能
RealCOM 支持多种工作模式
平均传输延时 <10ms
配套软件 网管配置工具虚拟串口软件MWViewMaxView

订购信息
产品选型 百兆网口 串口 隔离电压 安装方式 电源
RE5202 2个10/100M自适应以太网接口 2路RS232/485 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
RE5204D 2个10/100M自适应以太网接口 4路RS-485 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
RE5204R 2个10/100M自适应以太网接口 4路RS-232 2KVAC/3KVDC 导轨式 DC9~60V 支持双电源冗余
RE5208R 2个10/100M自适应以太网接口 8路RS-232 2KVAC/3KVDC 导轨式 DC12~48V 支持双电源冗余
RE5208D 2个10/100M自适应以太网接口 8路RS-485 2KVAC/3KVDC 导轨式 DC12~48V 支持双电源冗余
