RE5128G工业级光电隔离8路RS485/422机架式串口服务器
产品概述
       RE5128G双网口隔离型以太网串口服务器,采用32位Arm Cortex-M7内核CPU,主频高达近528MHz,内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护,抗干扰能力强。是专为工业用户提供实现多路串口RS485/422与以太网之间的数据传输,各串口之间相互隔离,隔离电压2KVAC或者3KVDC。该产品支持8路串口,每路串口可以同时独立工作,互不影响,支持两个10/100M以太网电接口配置灵活选择,可配置为不同的模式及波特率(600~460800bps)。它内部集成了TCP/IP 协议栈,并且设备串口可通过WEB网页灵活配置成 RS485/422模式,使原来无法上网的RS485/422设备也能够方便、灵活、快捷地连接至以太网,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。
       RE5128G隔离型以太网串口服务器提供宽范围的直流或交流110/220V电源输入。在结构安装方面RE5128G系列产品采用工业级机架式安装;在核心器件上产品采用工业级品质设计方案,具备宽温宽压、抗雷击、抗电磁干扰、高可靠性、高性能、适于用在恶劣环境下运行等诸多优点,可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品。
产品特点

◆ 采用32位Arm Cortex-M7内核CPU,高达近528MHz主频

◆ 两个10/100M以太网端口,可配置为交换机端口

◆ 8个串口相互独立,互不影响,可配置成不同的模式以及波特率

◆ 外置独立硬件看门狗设计,杜绝死机;

◆ 隔离型设计,串口隔离电压2KVAC或3KVDC

◆ 以太网接口高达6KV防雷保护; RS-485/422接口高达4KV浪涌保护;

◆ 提供工业级85~264VAC或110~370VDC输入,高达2KV浪涌保护

◆ 满足-40℃~85℃工业级温度范围

技术参数

产品型号

RE5128G

描述

工业级隔离型串口服务器

电源

工作电压

85~264VAC或110~370VDC

功率

4.5W@ AC220V

网口规格

网口类型

10/100Mbps,RJ45接口,自适应MDI/MDIX

隔离保护

1.5KV隔离保护

串口规格

串口数量

8个RS-485/422

波特率

600~460800(bps)

数据位

7、8

停止位

1、2

校验位

无\奇校验\偶校验

隔离电压

2KVAC/3KVDC

可靠性

ESD

±8kV(接触放电); ±15kV(空气放电)

Surge

电源:±4kV/共模 ±2kV/差模;

RS485/422:±4kV/共模 ±4kV/差模;

网口:±6kV/共模 ±4kV/差模

EFT

电源: ±4kV 通信口: ±4kV

软件参数

网络协议

IPv4、IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、 RFC2217、NTP

IP获取方式

静态IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection/MQTT

Modbus

Modbus RTU/ASCII转Modbus TCP

串口打包机制

时间和长度可设置;默认值根据比特率变化;最大打包长度1460bytes

TCP Server连接

支持最多8路TCP连接

网络缓存

发送: 16Kbyte;接收: 16Kbyte;

串口缓存

发送: 1.5Kbyte;接收: 1.5Kbyte;

心跳包

支持TCP Keepalive 机制,自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

Httpd Client
支持
WebSocket Client
支持
RealCOM
支持多种工作模式

平均传输延时

<10ms

配套软件

网管配置工具虚拟串口软件MWViewMaxView

其他

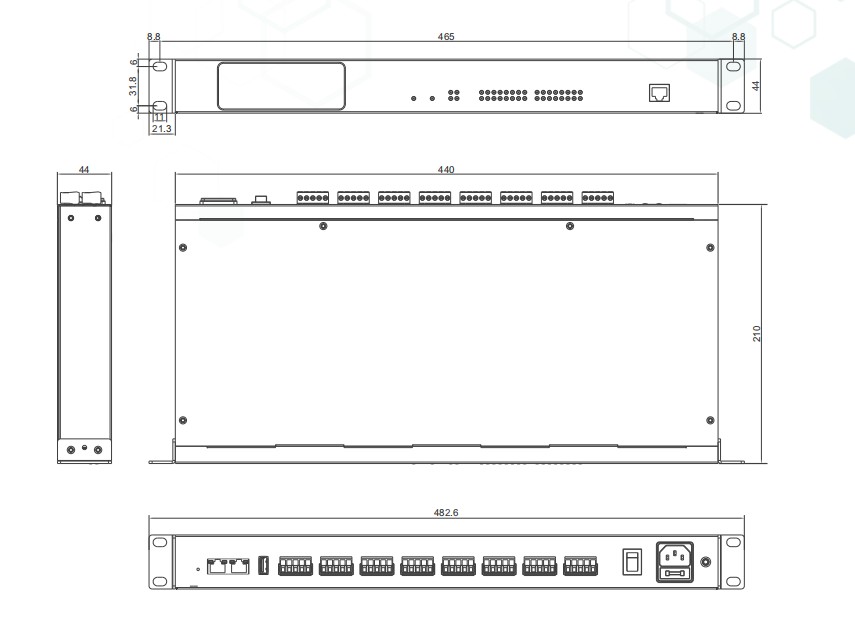

尺寸

440×210×44(mm)

工作环境

-40℃~+85℃ 5%~95% RH(无凝露)

存储温度

-40℃~+85℃ 5%~95% RH(无凝露)

订购信息

型号

描述

RE5128G

工业级8路RS485/422隔离型以太网机架式串口服务器(85~264VAC或110~370VDC)
