MXC6005/6008防水型非网管百兆5口/8口M12工业交换机
产品概述
MXC6005/6008为非网管的IP65以太网交换机,支持5/8口的M12百兆快速以太网接口。M12 D-Code的接口形式保证了端口连接的密封、牢固,保证可靠的运行,尤其适合有强烈的振动和冲击的应用场景。支持壁挂式安装,安装方式更灵活。交换机支持IP65高防护等级,可操作温度范围为-40℃到75℃,并且符合EN50155、EN50121,EN55022 Class A&B 和 FCC CFR47 Part 15等标准的要求,使得该系列产品适合于各种环境严酷的工业现场,尤其符合轨道交通行业和工厂自动化行业对可靠性的严格要求。
产品特点
支持5/8个百兆以太网接口
支持M12接口
支持壁挂式
支持冗余电源输入
符合EN50155和EN50121行业标准要求
IP65/67防护等级
技术参数

产品规格
技术参数 标准
IEEE 802.3i(10base-T)
IEEE 802.3u(100base-TX)
IEEE 802.3x(flow control)
交换属性 MAC表: 2K
包缓冲区: 1Mbit
包转发率:
2005: 1.5Mpps
2008: 2.4Mpps
交换延迟: <10μs
接口 百兆端口: 10/100base-T(X) M12 D-Code接口
指示灯 电源指示灯: PWR1PWR2
接口指示灯: link/ACT
电源 输入电压: 24VAC/DC(12-48VDC/18-30VAC)
电源接口: M12
功率: <4.6W
过载保护: 支持
反接保护: 支持
机械结构 外壳: 金属
散热方式: 自然冷却,无风扇
防护等级: IP65/67

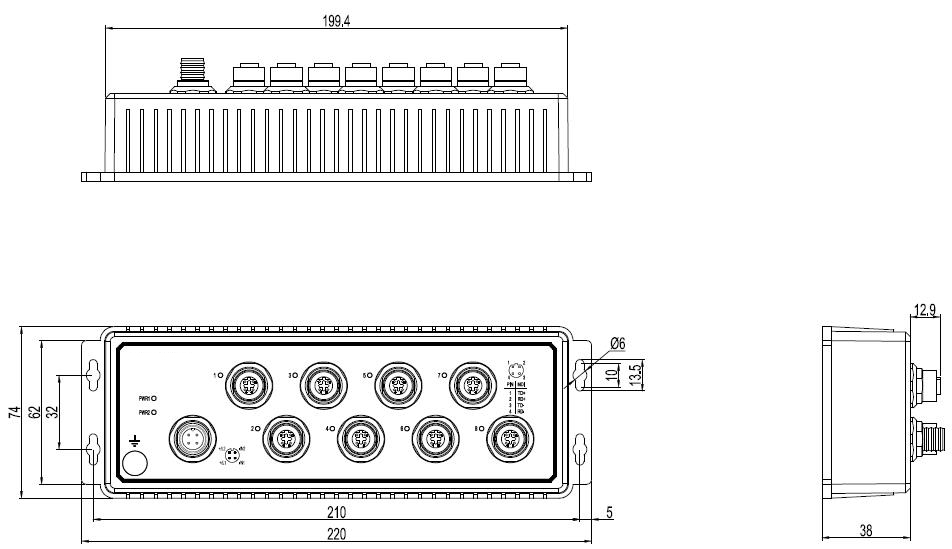

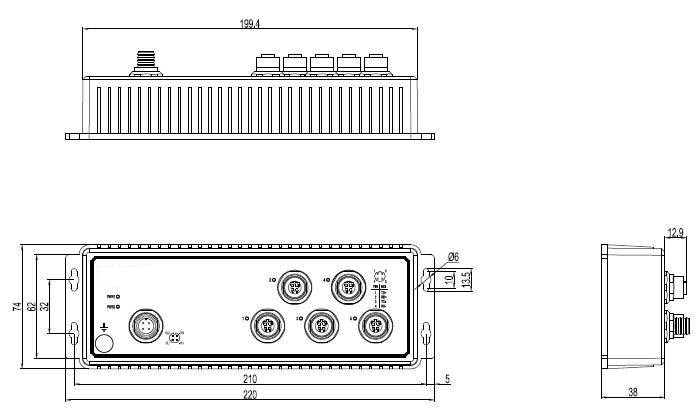

尺寸: 74mm×220mm×50.9mm(W×H×D)
重量: <0.75Kg
安装方式: 壁挂式
环境 工作温度: -40℃~+75℃
储存温度: -40℃~+85℃
相对湿度: 5~95%无凝露
质保 MTBF: 4381030小时
保修期: 5年
认证 24VAC/DC型号: CE FCC
行业标准 EMI: FCC CFR47 Part 15EN55022/CISPR22Class A
EMS:
IEC61000-4-2 (ESD) ±6kV (contact) ±8kV (air)
IEC61000-4-3 (RS) 20V/m (80MHz-2GHz)
IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV
IEC61000-4-5 (Surge) Power Port: ±1kV/DM ±2kV/CM
IEC61000-4-6 (CS) 10V (150kHz-80MHz)
IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m
IEC61000-4-9(Pulsed magnetic field )300A/m
IEC61000-4-29 (Voltage Short interruptions) 10ms 100%
机械:
IEC61373(振动和冲击)
IEC60068-2-32(自由跌落)








订购信息
型号 规格
MXC6005T0G00L2 工业级5口百兆M12接口交换机,DC12-48V供电,IP65防护等级
MXC6008T0G00L2 工业级8口百兆M12接口交换机,DC12-48V供电,IP65防护等级
MXC6005H0G00L2 工业级5口百兆M12接口交换机,DC12-48V供电,IP67防护等级
MXC6008H0G00L2 工业级8口百兆M12接口交换机,DC12-48V供电,IP67防护等级





  选购配件
配件型号 描述 备注 材质 备注
M12-A-4P-M M12 A-Coding 4 Pin母头直插型电缆连接器 电源口连接器头 金属  IP67防水型
M12-D-4P-G M12 D-Coding 4 Pin公头直插型电缆连接器 百兆电口连接器头 金属  IP67防水型
M12-A-4P-K-2M 浇筑式直插型电源接口连接线M12 to裸端,长度2m M12电源接头线缆 塑料 长度可定,IP67防水型
