RES5225本安型低功耗嵌入式工业级百兆2光3电交换机
产品概述
上海罗杰康通信有限公司生产的RES5225系列产品,是自主研发的一款专为工业通信网络应用设计而开发的高性能、低功耗、网管型二层百兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品支持3路百兆光口+2路百兆电口或2路百兆光+3路百兆电接口配置机型,其中光口为100Base-FX的全双工单模或多模光纤接口,光纤接口类型采用SC、ST、FC接口。电口为10/100Base-T以太网RJ45端口,每个RJ45端口都具有自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供强有力的保障,使工业通信更加顺畅、更加可靠、更加快速,满足客户为提高附加值应用而不断创新的需求。
上海罗杰康通信有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,RES5225系列交换机使用工业嵌入式式安装。该系列产品采用优质进口芯片,低功耗、无风扇设计,电源具有可靠的过流、反接以及EMC保护,适合本安电源应用,在核心器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、安全监测等系统大规模组网现场中

产品特点

◆ 支持5个10/100base-TX以太网电口,其中最多可选3个光口 ,光口接口类型SC/ST/FC可选;

◆ 兼容大部分矿用本安电源应用要求,无风扇、低功耗设计;

◆ 以太网电口支持10/100M,全/半双工,MDI/MDI-X自适应;

◆ 电源采用2位带锁接线端子,提供DC5~32V电源输入;

◆ 支持接口状态指示灯显示及外延;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求

技术参数

IEEE标准

802.3、802.3u、802.3x等

交换方式

存储转发

百兆端口

5路10/100base-TX或者100base-FX可选接口

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10/100base-T支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离: 100米(采用标准CAT5,CAT5e网线)

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模) 850nm(多模) 1310nm(多模)

传输距离: 20~80Km 可选(单模)  <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

电源参数

输入电压:DC5~32V

满载功率:1.95W@12VDC    4W@12VDC(3F)

支持防反,过流保护、双可控硅防护

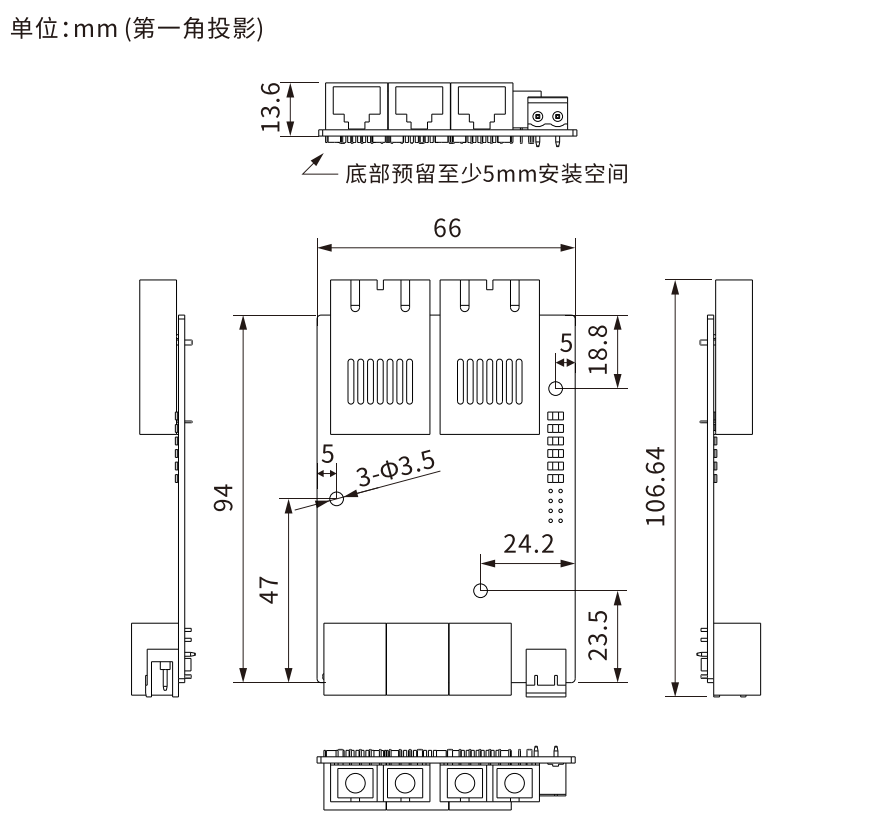

机械参数

物理尺寸(长×宽×高):RES5225A:94mm*66mm*13.6mm

RES5225M:120mm*70mm*13.6mm

安装方式:定位孔安装

外壳:无

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)


订购信息
型号 端口 光纤规格 光纤接口 光纤接口通信距离 供电电源
RES5225工业级5口以太网交换机 》2F:代表2×100base-FX光口;3×10/100base-T(X) RJ45电口
》3F:代表3×100base-FX光口;2×10/100base-T(X) RJ45电口
》S:代表单模双纤光口
》M:代表多模双纤
光口
​》3:单模单纤A端光口
》5:单模单纤B端光口





》C:代表SC接口
》T:代表ST接口
F:代表FC接口
》02:代表通信2KM
》20:代表通信20KM
》40:代表通信40KM
》60:代表通信60KM
》80:代表通信80KM



(多模最远2KM)
》DC:代表DC5-30V供电
