RS709工业级网管型3千兆口+6百兆电导轨式以太网交换机
产品概述
RS709系列是上海罗杰康通信有限公司的的二层管理型工业交换机,支持3个千兆光口和6个百兆电接口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,支持DC12-48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。百兆电口支持10/100Mbps自适应,全双工/半双工、MDI/MDI-X 自适应,3个千兆SFP接口可选单模双纤 、多模双纤、单模单纤光模块,以及千兆RJ45电口接口模块。满足各种应用现场。
RS709系列可以通过Web管理或SNMP 网管,同时提供NLKring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
产品特点

◆ 提供3千兆光6百兆电机型,其中光口为1000base-X的SFP接口,支持热插拔;

◆ 10 /100base-TX自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;

◆ 小于20ms的快速光纤环网冗余技术(RGKRing),增强了系统通信的可靠性;

◆ 支持QoS,IEEE802.1p和ToS/DiffServe,提高通信质量;

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,持久耐用,稳定可靠;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

技术参数

软件功能

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持ROGERKANGRing环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式

支持SNMPv1/v2c

支持统一上位机软件管理

交换性能

交换方式

存储转发

背板带宽

7.6Gbps

缓存大小

1Mbit

MAC地址表

8K

接口

千兆光口

1000base-X SFP插槽

百兆电口

10/100 base-FX RJ45端口

具有自适应功能,支持MDI/MDI-X连接

电源参数

功耗

<6W@24V满载

直流输入

DC9~60V,支持双电源冗余、无极性输入

交流输入

AC85~264V(频率:47~63Hz)或DC110~370V

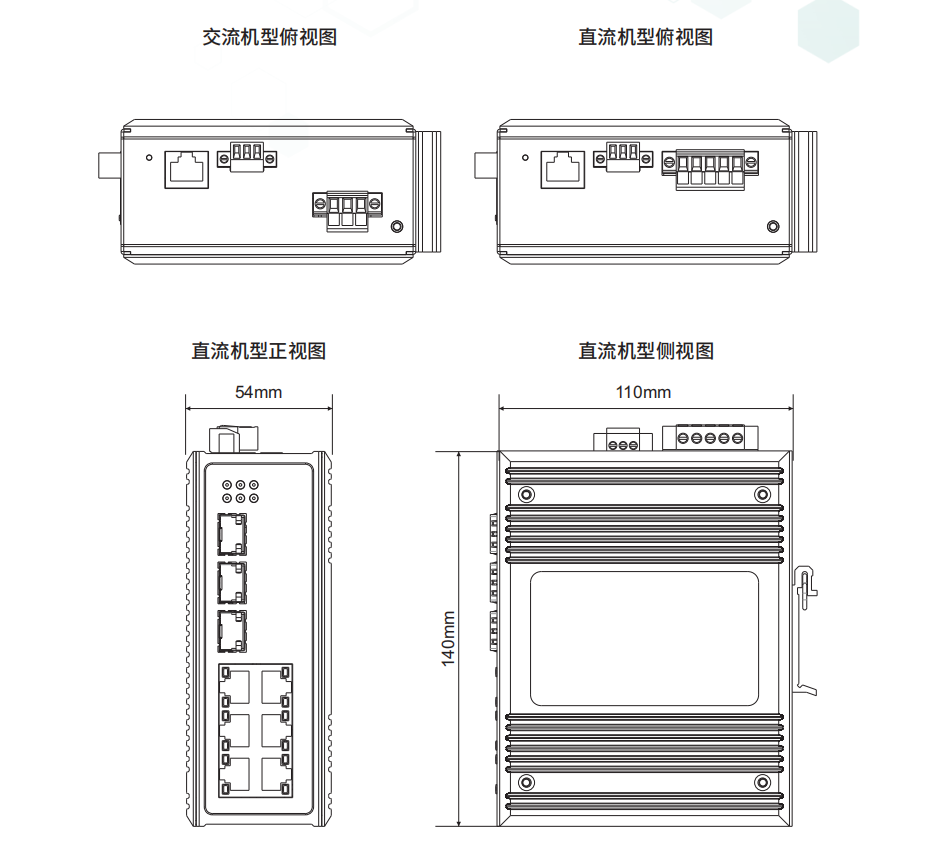

机械参数

尺寸

140mm×54mm×110mm(高×宽×深)(不含卡轨)

安装方式

35mm标准DIN导轨式安装

散热形式

铝合金单肋形机箱表面散热,无风机

机壳防护

IP40

重量

约0.61kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

湿度

5%~95%(无凝露)

行业标准

EMC

IEC61000-4-2(ESD) Level4

IEC61000-4-5(Surge) Level4   ※网口支持6kV防雷

IEC61000-4-4(EFT) Level4

IEC61000-4-3(RS) Level4

IEC61000-4-6(CS) Level3



订购信息
订单信息
RS709F0G00L2 3个1000base-X SFP光口+6个10/100M电口,标配DC12-48V冗余双电源
RS709F0G00L1 3个1000base-X SFP光口+6个10/100M电口,单路AC85-264V/DC110-370V供电电源
