RS714工业级2万兆12千兆网管型自愈环网交换机
产品概述
RS714系列是上海罗杰康通信有限公司的二层管理型工业交换机,支持2个万兆光口,4个千兆光口,8个千兆电端口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
RS714系列可以通过Web管理或SNMP网管,同时提供ROGERKANGRing、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。


产品特点

◆ 采用高品质主流芯片,数据传输稳定,抗干扰能力强,信号转换高速稳定;

◆ 支持2路万兆SFP+以太网光纤接口、4 路千兆SFP以太网光纤接口、适用于具有高性能、高上行速率应用需求;

◆ 支持8路10/100/1000Base-T RJ45接口,为用户提供灵活的组网方式;

◆ 小于20ms的快速环网冗余(ROGERKANGRing),增强了系统通信的可靠性;

◆ 采用高强度封闭铝制外壳,IP40防护等级,无风机外壳散热,持久耐用,稳定可靠;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级低功耗电源设计,多种电源方案可选,满足用户灵活应用。

技术参数

IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持ROGERKANGRing环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持CLI, WEB管理方式、LLDP、SNTPv4
支持SNMPv1/v2c,ACL

支持统一上位机软件管理

交换方式

存储转发

背板带宽

64G

万兆端口

2个10GBase-LX接口

千兆端口

8个10/100/1000Base-T+4路1000Base-LX接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45 端口:10/100/1000Base-T(千兆)支持自动协商功能

传输距离:<100米

光口参数

发光功率: >-12dBm(单模)  >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模)  1550nm(单模)  1310 nm(多模)

传输距离:多模光纤 850nm,2km;1310 nm,2/5km

单模光纤 1310nm,20/40/60km;

1550nm,20/40/60/80/120km

连接器类型:LC

传输速率:1.25Gbps(千兆)10Gbps(万兆)

电源参数

输入电压:

直流范围:DC12~48V, DC48V(36~72V),(支持双电源冗余输入)

交流范围:AC85~264V或DC110~370V(单电源输入)

输入功耗:12W(MAX)

过流保护:内置

机械参数

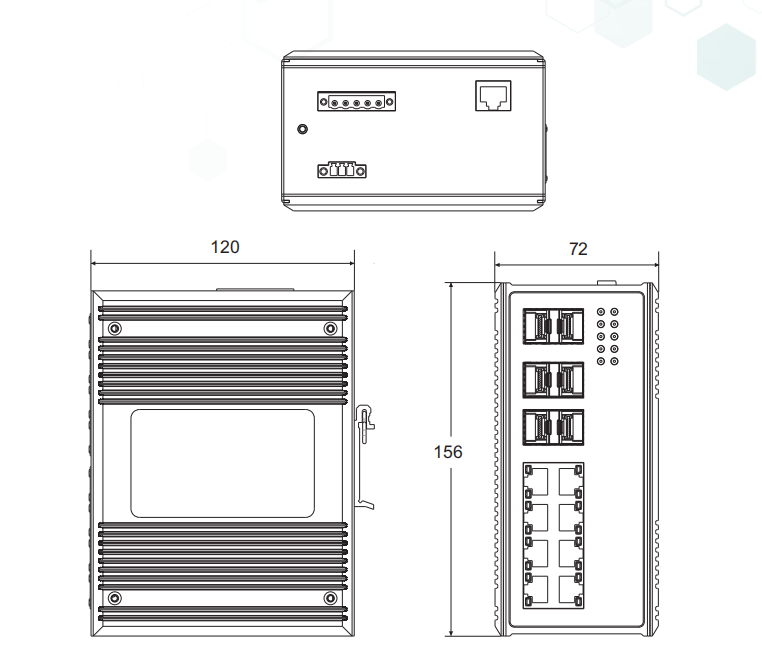

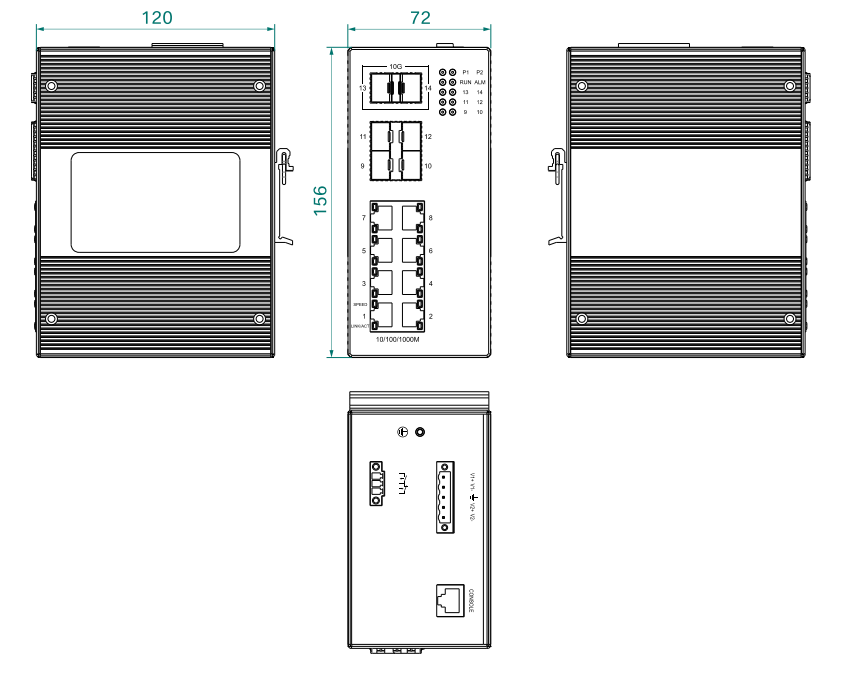

物理尺寸(高×宽×深):160mm×74mm×122mm

安装方式:标准DIN 卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMS标准

EN61000-4-2(ESD):±8kV(contact),±15kV(air)

EN61000-4-3(RS):10V/m(80MHz-2GHz)

EN61000-4-4(EFT):Power Port:±4kV;Data Port: ±2kV

EN61000-4-5(Surge):Power Port:±4kV/DM;±2kV/CM

Data Port:±2kV/DM; ±6kV/CM

EN61000-4-6(CS):3V(10kHz~150kHz),

10V(150kHz~80MHz)

机械

IEC60068-2-6(振动)

IEC60068-2-27(冲击)

IEC60068-2-27(冲击)



订购信息
订单信息
RS7140G00L2 2个万兆光+4个1000base-X SFP光口+8个10/100/1000M电口,标配DC9-48V冗余双电源
RS7140G00L1 2个万兆光+4个1000base-X SFP光口+8个10/100/1000M电口,单路AC85-264V/DC110-370V供电电源
