软件功能

IEEE标准

IEEE 802.3i、IEEE 802.3u、IEEE 802.3x、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1w等

交换功能

支持VLAN

支持端口限速，支持风暴抑制

支持端口流控

冗余技术

支持ROGERKANGRing环网技术

支持RSTP，兼容STP

组播技术

支持静态组播

安全控制

支持HTTP登录控制

管理与维护

支持WEB管理方式

支持QoS

支持端口镜像

支持端口统计

支持统一上位机软件管理

交换属性

交换方式

存储转发

背板带宽

1.2Gbps

缓存大小

768Kbit

MAC地址表

2K

接口

百兆光口

100base-FX

SC/FC/ST接口可选

百兆电口

10/100base-T(X) RJ45端口

全双工/半双工自适应或强制工作模式，支持MDI/MDI-X自适应

串口

串口类型：RS232/485

波特率：600~115200(bps)

数据位：7、8

停止位：1、2

校验位：None、Odd、Even、Mark、Space

隔离电压：1.5KVDC

CAN口

CAN波特率：5K-1M(bps)

隔离电压：1.5KVDC

匹配电阻：拨码开关配置

电源参数

功耗

<2.9W@24V（RS705F2D、RS705F2C）

<3.7W@24V（RS705B2D、RS7052B2C）

直流输入

DC9~60V，支持无极性输入

机械参数

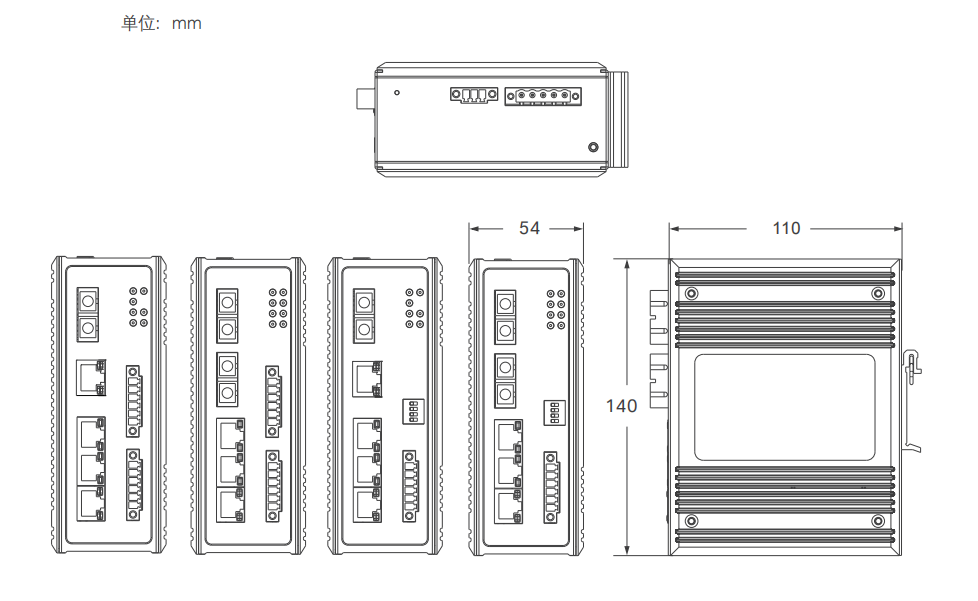

物理尺寸

140mm×54mm×110mm(高×宽×深)(不含卡轨)

安装方式

35mm标准DIN导轨式安装

散热形式

铝合金单肋形机箱表面散热，无风机

机壳防护

IP40

重量

约0.64kg

工作环境

工作温度

-40℃~+85℃

存储温度

-40℃~+85℃

湿度

5%~95%（无凝露）

行业标准

EMC

IEC61000-4-2(ESD) Level4

IEC61000-4-5(Surge) Level4   ※网口支持6kV防雷

IEC61000-4-4(EFT) Level4
