MXS3554工业级6万兆+48千兆电口网管型机架式交换机
产品概述
MXS3554 机架式千兆网管型工业以太网交换机,提供48个10/100/1000M自适应以太网RJ45口(POE可选),6个10G SFP+扩展槽(兼容千兆速率),支持802.3af/at/bt供电标准。L2+具备更好的管理性、安全性、QoS 和其他性能,具有灵活的端口配置和良好的扩展性能。提供全线速无阻塞转发,提供全双工下的IEEE802.3x流量控制和半双工模式下的背压式流量控制,该交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,支持对环路的自动检测和倒换。
MXS3554 提供丰富的网管功能,支持MXSring快速环网,兼容STP/RSTP/MSTP生成树协议,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等,为工业通信提供高性能和高可靠的解决方案。特别适用于组建视频监控,智能交通,工业自动化等领域中有视频,音频等高带宽业务传输需求的千兆网络。目前该产品广泛应用于智能交通,能源风电,管廊隧道,智能变电站等工业恶劣环境。
产品特点
支持48个10/100/1000M自适应以太网RJ45口,6个10G SFP+扩展槽(兼容千兆速率)
可选POE供电,支持802.3af/at/bt供电标准POE单端口最大功率支持90WPOE单电源最大功率320W
支持MXS-Ring快速环网(自愈时间 < 20 ms),兼容STP/RSTP/MSTP生成树协议
支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP协议
支持动态和静态链路聚合
支持IGMP Snooping和GMRP过滤组播封包
支持基于MAC 地址的端口锁定,防止非法入侵
支持SNMPv1/v2不同等级的网络管理协议
多种网管方式:Web、Snmp,Telnet,console
IP30防护等级,铝型材外壳,工业4级电磁兼容性设计

技术参数
型号 MXS3554
接口 电口数量 48个10/100/1000M自适应以太网接口
POE(可选) 支持802.3af/at/bt供电标准
支持POE供电管理
扩展插槽数量 6个10G SFP+扩展槽(兼容千兆速率)
光模块管理 支持光功率检测
交换特性 背板带宽 216Gbps
包转发速率 160.7Mpps
包缓存区 16Mbit
MAC地址表 支持32K个MAC地址
支持4K个组播组
巨型帧 支持
软件特性 流量控制 支持 IEEE802.3x 流量控制(全双工)
支持基于端口的流量控制
风暴抑制 可分别对广播、组播、未知单播速率抑制
支持基于 PPS/Mbps 的风暴抑制
VLAN 支持4096个VLAN
支持基于端口的VLAN
支持基于MAC地址的VLAN
支持基于IP的VLAN
支持802.1Q VLAN
支持GVRP
QoS 支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR(Committed Access Rate)功能
支持每个端口支持4个输出队列
支持灵活的队列调度算法,可以同时基于端口和队列进行设置
支持SP、WRR、SP+WRR三种模式
ACL 支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类
支持4K ACL条目
端口聚合 支持手工聚合
支持LACP静态/动态聚合
环网协议 支持MXS-ring(自愈时间<20ms)
支持STP/RSTP/MSTP
支持ERPSv1/v2
支持MRP
支持MRPP
自愈环组网方式 支持多组自愈环
支持相切环
组播 支持IGMP Snooping v1/v2
支持GMRP
DHCP DHCP Client
DHCP Relay
DHCP Server
可靠性 支持backuplink
对时服务 支持NTP Server
支持SNTP
设备诊断 支持端口镜像
支持1:1/N:1
支持Ping,Tracert
IPv6 支持ND(Neighbor Discovery)RD(Router Discovery)
支持PMTU
支持MLD Snooping v1
支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP
网络安全 支持用户分级管理和口令保护
支持802.1X认证
支持RADIUS认证
支持AAA认证
支持SSH
支持端口隔离
支持动态ARP检测
支持IP/Port/MAC的绑定功能
支持CPU保护/DDOS防攻击
管理与维护 支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传
支持命令行接口(CLI)配置
支持Web配置,支持Https/Http
支持Telnet/SSH远程配置
支持通过Console口配置
支持SNMP v1/v2SNMP Trap、SNMP RMON
支持系统日志,分级告警,调试信息输出
支持MQTT接入协议
支持LLDP
电源 输入电压 AC/DC85~265V
接口类型 工业凤凰端子
告警 支持失电告警功能
保护 支持电源防反接保护/过载保护
最大功耗 68.2W
指示灯 电源指示:PWR1,PWR2 接口灯指示:SYS、ALARM、1-54数字灯
机械结构 安装方式 1U机架式安装
散热方式 自然冷却,无风扇

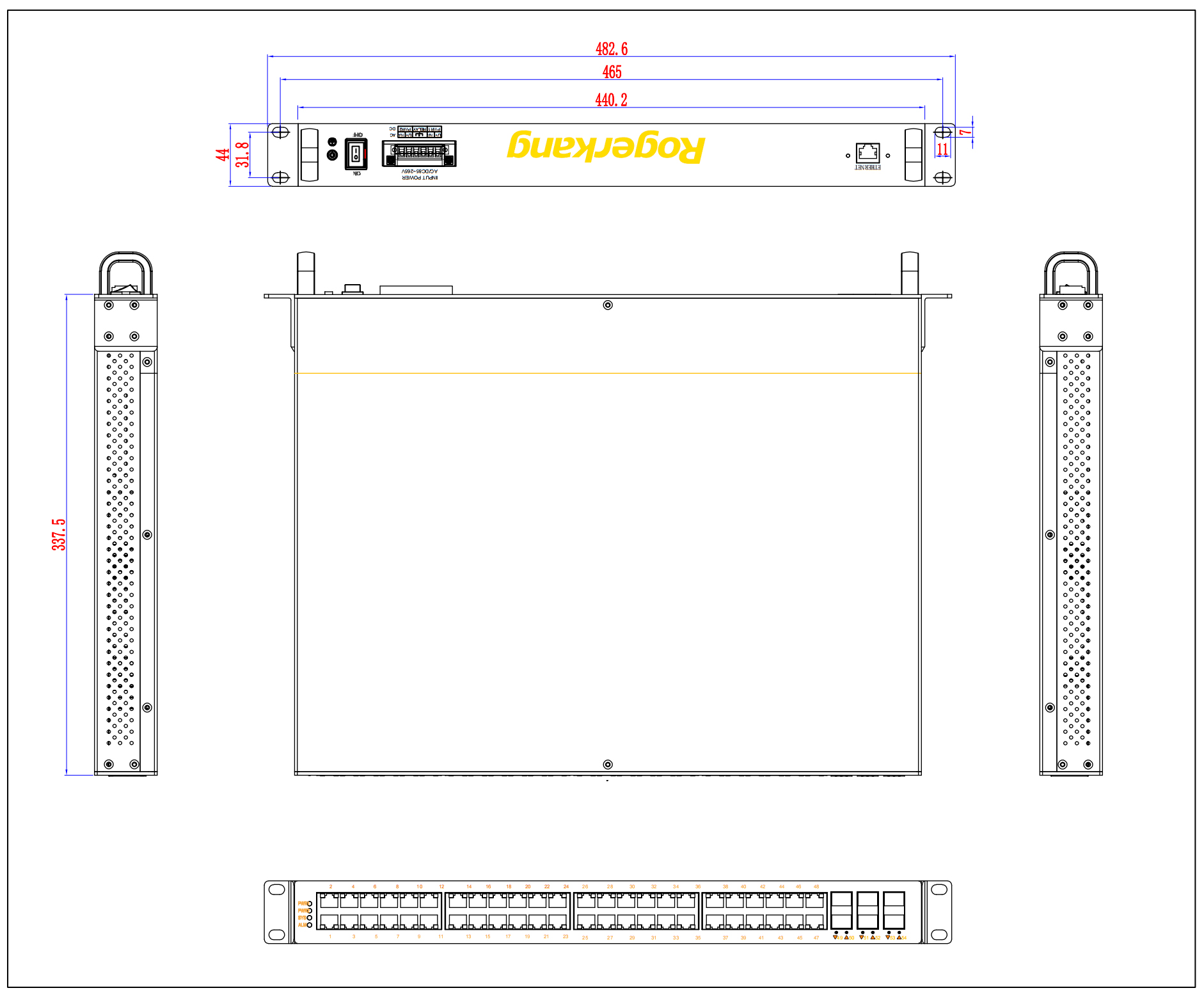

外形尺寸 宽×高×深:482.6mm×44mm×337.5mm
防护等级 IP40
重量 3.8KG
工作环境 工作温度 -40℃~+75℃
存储温度 -40℃~+85℃
相对湿度 5%~95%无凝露
质保 MTBF 350000小时
质保期 5年
EMC EMI CFR47FCC Part 15B
CE EN55032:2015EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)
EMS IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3:CSMA/CD
IEEE802.3i:10base-T
IEEE802.3u:100base-T
IEEE802.3z:1000base-LX
IEEE802.3ad:链路聚合
IEEE802.3x:全双工以太网数据链路层流控
IEEE802.1p:流量优先级
IEEE802.1Q:VLAN
IEEE802.1w:快速生成树
IEEE802.1X:基于端口的网络访问控制

订购信息
产品型号 规格参数
MXS3554-6TX 48个10/100/1000M自适应电口+6个万兆SFP+扩展槽(兼容千兆速率),输入电压:AC/DC 85-265V
MXS3554P-6TX 48个10/100/1000M自适应电口(支持48个POE)+6个万兆SFP+扩展槽(兼容千兆速率);,支持802.3af/at/bt供电标准,输入电压:AC/DC 85-265V
