MXS2216工业级千兆8光8电网管型导轨式交换机
产品概述
MXS2216网管型工业以太网交换机具有高性能的交换引擎,采用存储转发交换方式,符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z标准,可提供全线速无阻塞转发,提供8个10/100/1000M自适应网口(POE可选,8个1000M SFP扩展槽。该交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,支持对环路的自动检测和倒换。MXS2216提供丰富的网管功能,支持MXS-ring快速环网,兼容STP\RSTP\MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。特别适用于组建视频监控,智能交通,工业自动化等领域中有视频,音频等高带宽业务传输需求的千兆网络。目前该产品已广泛应用于智能交通,轨道交通,风电,城市管廊,新能源,国家电网,工业控制等工业领域。
产品特点

支持8个10/100/1000M电口(POE可选),8个1000M SFP扩展槽

支持POE,AT和AF标准

支持STP/RSTP/MSTP生成树协议

支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP 协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定,防止非法入侵

支持SNMPv1/v2c/v3不同等级的网络管理协议

多种网管方式:Web、Snmp,Telnet,console

IP40防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计

技术参数

属性

MXS2216

接口

8个10/100/1000M电口(POE可选)

8个1000M SFP扩展槽

网线类型和距离

双绞线支持最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

支持8K个MAC地址

支持黑洞MAC地址

支持设置端口MAC地址学习最大个数

支持静态组播MAC?

背板带宽

52Gbps

包转发速率

23.8Mpps

包缓存

12Mbit

流量控制

支持IEEE802.3x 流量控制(全双工)

支持基于端口速率百分比的风暴抑制

支持基于PPS的风暴抑制

生成树协议

支持STP/RSTP/MSTP协议

支持STP Root Guard

支持BPDU Guard?

VLAN

支持基于端口的VLAN(4094个),802.1Q的VLAN

支持GVRP

自愈环组网方式

支持多组自愈环

支持相切环

链路聚合

支持静态聚合、动态聚合

Jumbo frame巨帧

支持,最大帧长为9K

DHCP

支持DHCP Client

广播/组播/单播风暴抑制

支持基于端口速率百分比的风暴抑制

组播

支持IGMP Snooping

QoS

支持对端口接收报文的速率和发送报文的速率进行限制,粒度为:8Kbit/s

每个端口支持8个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置,支持SP、WRR、SP+WRR

ACL

提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)

地址、目的 IP(IPv4)地址、 TCP/UDP 端口号的访问控制策略

支持入方向ACL 策略

端口镜像

支持端口镜像

网络安全

支持用户分级管理和口令保护

支持AAA认证

支持RADIUS认证

支持端口隔离

802.1X

支持基于端口的认证和基于MAC的认证

升级和配置

支持FTP/TFTP/WEB升级日志记录 配置文件下载与上传

告警输出

支持电源告警

管理

支持命令行接口(CLI)配置

支持Telnet远程配置

支持通过Console口配置

支持SNMP

维护

支持Ping

支持Telnet远程维护

指示灯

电源指示:P1、P2,接口灯指示:1-8、X1-X8,系统运行灯:RUN、故障指示灯:ALARM

电源

输入电压:DC:12/24V/ DC48V ,可外置AC/DC85~265V 电源适配器

支持双电源冗余

支持过载保护

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+75℃

储存温度:-40℃~85℃

相对湿度:5%~95%无凝露

安装方式

卡轨式安装

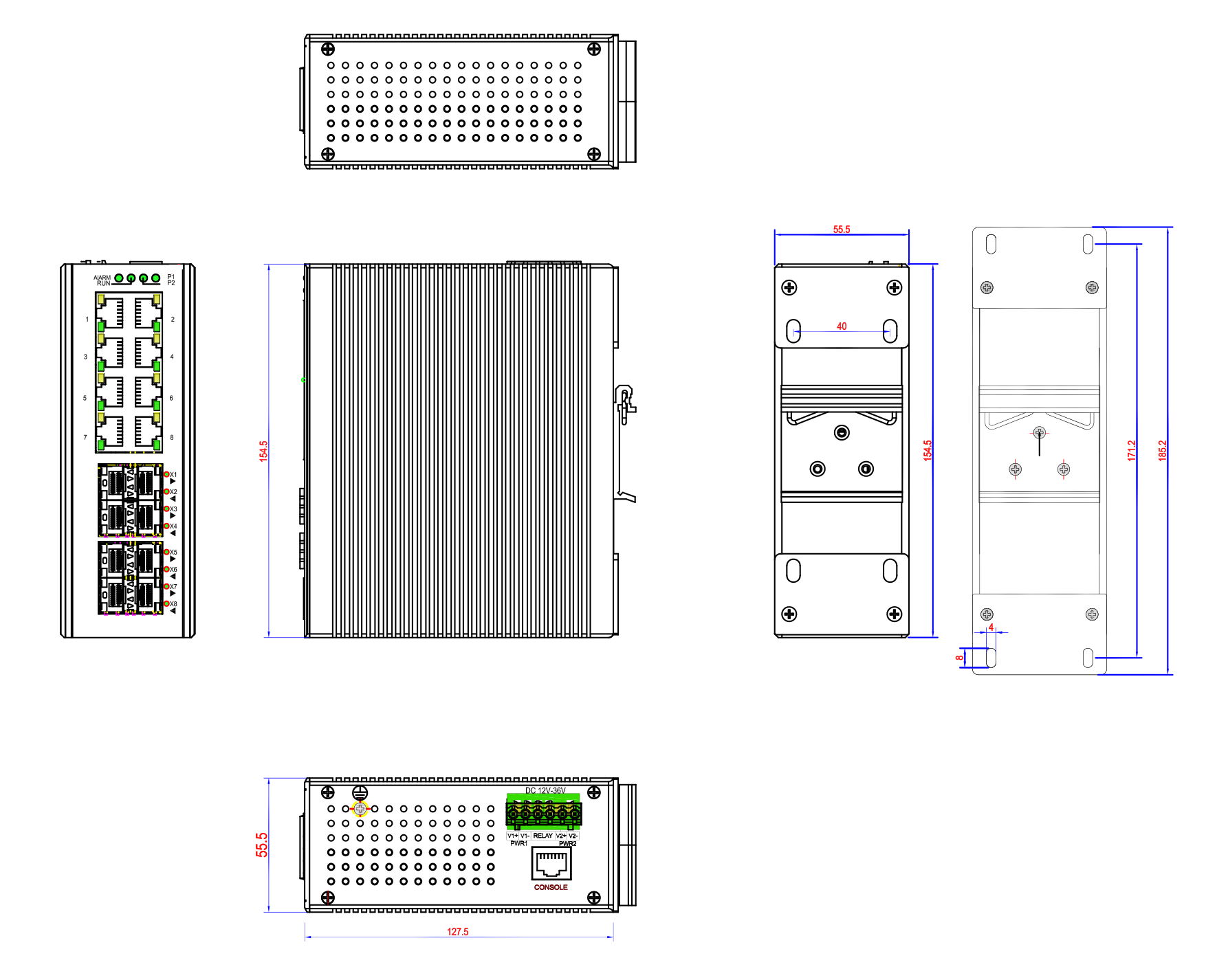

外形尺寸

宽×高×深:154.5mm×55.5mm×127.5mm

防护等级

IP40防护等级,无风扇设计

MTBF

350000h

质保期

5年

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE802.3ad:链路聚合

IEEE802.3x:全双工以太网数据链路层流控

IEEE802.1p:流量优先级

IEEE802.1Q:VLAN

IEEE802.1w:快速生成树

IEEE802.1X:基于端口的网络访问控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)


订购信息

产品型号

规格参数

MXS2216-D2

工业级8个10/100/1000M自适应RJ45接口+8个千兆SFP插槽网管型自愈环网交换机,输入电压:DC12-36V 双输入

MXS2216P

工业级8个10/100/1000M自适应RJ45接口(支持POE)+8个千兆SFP插槽网管型自愈环网交换机,输入电压:DC48V
