MXS2212G工业级千兆4光8电网管型自愈环网交换机
产品概述
MXS2212G网管型工业以太网交换机具有高性能的交换引擎,采用存储转发交换方式,符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z标准,可提供全线速无阻塞转发,提供8个10/100/1000M自适应网口(可选POE供电),4个1000M SFP扩展槽。该交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,支持对环路的自动检测和倒换。MXS2412提供丰富的网管功能,支持MXS-ring快速环网,兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。供电方面支持DC12-36V冗余电源供电或者AC/DC85-264V供电特别适用于组建视频监控,智能交通,工业自动化等领域中有视频,音频等高带宽业务传输需求的千兆网络。目前该产品广泛应用于智能交通,能源风电,管廊隧道,智能变电站等工业恶劣环境。
产品特点

支持8个10/100/1000M自适应以太网RJ45接口(可选POE供电),4个1000M SFP扩展槽

支持MXS-Ring快速环网(自愈时间 < 20 ms),兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP 协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定,防止非法入侵

支持SNMPv1/v2c/v3不同等级的网络管理协议

多种网管方式:Web、Snmp,Telnet,console

IP40防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计

技术参数

型号

MXS2212G

接口

电口数量

8个10/100/1000M自适应以太网接口

POE(可选)

支持802.3af/at供电标准

扩展插槽数量

4个1000M SFP扩展槽

交换特性

背板带宽

24Gbps

包转发速率

17.9Mpps

包缓存区

4.1Mbit

MAC地址表

支持8K个MAC地址

支持512个组播组

巨型帧

支持

软件特性

流量控制

支持 IEEE802.3x 流量控制(全双工)

支持基于端口的流量控制

风暴抑制

可分别对广播、组播、未知单播速率抑制

支持基于 PPS/Mbps 的风暴抑制

VLAN

支持4096个VLAN

支持基于端口的VLAN

支持基于MAC地址的VLAN

支持基于IP的VLAN

支持802.1Q VLAN

支持GVRP

QoS

支持对端口接收报文的速率和发送报文的速率进行限制

支持CAR(Committed Access Rate)功能

支持每个端口支持4个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置

支持SP、WRR、SP+WRR三种模式

ACL

支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类

支持1.5K ACL条目

端口聚合

支持手工聚合

支持LACP静态/动态聚合

环网协议

支持MXSring(自愈时间<20ms)

支持STP/RSTP/MSTP

支持ERPSv1/v2

支持MRP

支持MRPP

自愈环组网方式

支持多组自愈环

支持相切环

组播

支持IGMP Snooping v1/v2

支持GMRP

DHCP

DHCP Client

DHCP Relay

DHCP Server

可靠性

支持backuplink

对时服务

支持NTP Server

支持SNTP

设备诊断

支持端口镜像

支持1:1/N:1

支持Ping,Tracert

IPv6

支持ND(Neighbor Discovery)RD(Router Discovery)

支持PMTU

支持MLD Snooping v1

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

网络安全

支持用户分级管理和口令保护

支持802.1X认证

支持RADIUS认证

支持AAA认证

支持SSH

支持端口隔离

支持动态ARP检测

支持IP/Port/MAC的绑定功能

支持CPU保护/DDOS防攻击

管理与维护

支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传

支持命令行接口(CLI)配置

支持Web配置,支持Https/Http

支持Telnet/SSH远程配置

支持通过Console口配置

支持SNMP v1/v2SNMP Trap、SNMP RMON

支持系统日志,分级告警,调试信息输出

支持MQTT接入协议

支持LLDP

电源

输入电压

DC12/24V,AC/DC85V-265V,DC48V(仅POE支持)

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

最大功耗

10.34W

指示灯

电源指示:PWR1,PWR2 接口灯指示:link、SPEED、ALarm、Run

机械结构

安装方式

DIN卡轨式或壁挂式

散热方式

自然冷却,无风扇

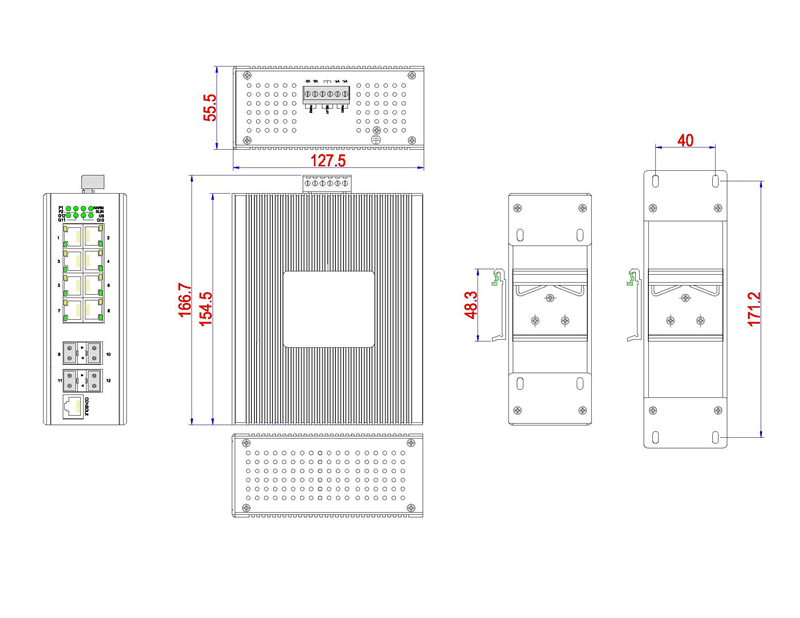

外形尺寸

宽×高×深:55.5×154.5×127.5mm

防护等级

IP40

重量

<1KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350000小时

质保期

5年

EMC

EMI

CFR47FCC Part 15B

CE EN55032:2015EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE802.3z:1000base-LX

IEEE802.3ad:链路聚合

IEEE802.3x:全双工以太网数据链路层流控

IEEE802.1p:流量优先级

IEEE802.1Q:VLAN

IEEE802.1w:快速生成树

IEEE802.1X:基于端口的网络访问控制


订购信息
产品型号 规格参数
MXS2212G-8GT-D2 8个10/100/1000M电口,支持网管,电压:DC12-36V冗余供电
MXS2212G-8GT-L1 8个10/100/1000M电口,支持网管,电压:AC/DC85~265V供电
MXS2212G-4GX-8GT-D2 4个1000M SFP扩展槽,8个10/100/1000M电口,支持网管,电压:DC12-36V冗余供电
MXS2212G-4GX-8GT-L1 4个1000M SFP扩展槽,8个10/100/1000M电口,支持网管,电压:AC/DC85~265V供电
MXS2212G-4FX-8GT-D2 4个100M SFP扩展槽,8个10/100/1000M电口,支持网管,电压:DC12-36V冗余供电
MXS2212G-4FX-8GT-L1 4个100M SFP扩展槽,8个10/100/1000M电口,支持网管,电压:AC/DC85~265V供电
MXS2212G-2GX2F-8GT-D2 2个1000M SFP扩展槽,2个100M SFP扩展槽8个10/100/1000M电口,支持网管,电压:DC12-36V冗余供电
MXS2212G-2GX2F-8GT-L1 2个1000M SFP扩展槽,2个100M SFP扩展槽8个10/100/1000M电口,支持网管,电压:AC/DC85~265V供电
MXS2212GP-4GX-8GTP 4个1000M SFP扩展槽,8个10/100/1000M电口(支持POE供电),支持网管,支持POE,电压:DC48V冗余供电
MXS2212GP-2GX2F-8GTP 2个1000M SFP扩展槽,2个100M SFP扩展槽8个10/100/1000M电口(支持POE供电),支持网管支持POE,电压:DC48V冗余供电
