MXS2210B工业级百兆2光8电网管型自愈环网交换机
产品概述
MXS2210B网管型工业以太网交换机,提供8个10/100M自适应网口(POE)可选,2个100M光口。该交换机可以组建一个快速恢复的自愈环网,自愈时间小于20ms,为用户的网络安全提供有力的保障;支持对环路的自动检测和倒换; MXS2210B提供丰富的网管功能,支持MXS-ring快速环网,兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP、NTP对时等。采用工业卡轨或壁挂的安装方式,支持DC12-36V冗余电源供电或者AC/DC85-264V供电。可以在工业现场方便快捷的进行设备布置。目前该产品已广泛应用于智能交通,轨道交通,风电,城市管廊,新能源,国家电网,工业控制等工业领域。
产品特点

支持8个10/100M自适应以太网RJ45接口,2个100M光口

可选POE供电,支持802.3af/at供电标准

支持MXSRing快速环网(自愈时间 < 20 ms),兼容STP/RSTP/MSTP生成树协议

支持Port-based VLAN,IEEE 802.1Q VLAN和GVRP协议

支持动态和静态链路聚合

支持IGMP Snooping和GMRP过滤组播封包

支持基于MAC 地址的端口锁定,防止非法入侵

支持SNMPv1/v2不同等级的网络管理协议

多种网管方式:Web、Snmp,Telnet,console

IP40防护等级,波纹式铝型材外壳,工业4级电磁兼容性设计

技术参数

型号

MXS2210B

接口

电口数量

8个10/100M自适应以太网接口

POE(可选)

支持802.3af/at供电标准

光口数量

2个百兆SC/ST/FC光口

交换特性

背板带宽

2Gbps

包转发速率

1.5Mpps

包缓存区

4.1Mbit

MAC地址表

支持8K个MAC地址

支持512个组播组

巨型帧

支持

软件特性

流量控制

支持 IEEE802.3x 流量控制(全双工)

支持基于端口的流量控制

风暴抑制

可分别对广播、组播、未知单播速率抑制

支持基于 PPS/Mbps 的风暴抑制

VLAN

支持4096个VLAN

支持基于端口的VLAN

支持基于MAC地址的VLAN

支持基于IP的VLAN

支持802.1Q VLAN

支持GVRP

QoS

支持对端口接收报文的速率和发送报文的速率进行限制

支持CAR(Committed Access Rate)功能

支持每个端口支持4个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置

支持SP、WRR、SP+WRR三种模式

ACL

支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类

支持1.5K ACL条目

端口聚合

支持手工聚合

支持LACP静态/动态聚合

环网协议

支持MXSring(自愈时间<20ms)

支持STP/RSTP/MSTP

支持ERPSv1/v2

支持MRP

支持MRPP

自愈环组网方式

支持多组自愈环

支持相切环

组播

支持IGMP Snooping v1/v2

支持GMRP

DHCP

DHCP Client

DHCP Relay

DHCP Server

可靠性

支持backuplink

对时服务

支持NTP Server

支持SNTP

设备诊断

支持端口镜像

支持1:1/N:1

支持Ping,Tracert

IPv6

支持ND(Neighbor Discovery)RD(Router Discovery)

支持PMTU

支持MLD Snooping v1

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

网络安全

支持用户分级管理和口令保护

支持802.1X认证

支持RADIUS认证

支持AAA认证

支持SSH

支持端口隔离

支持动态ARP检测

支持IP/Port/MAC的绑定功能

支持CPU保护/DDOS防攻击

管理与维护

支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传

支持命令行接口(CLI)配置

支持Web配置,支持Https/Http

支持Telnet/SSH远程配置

支持通过Console口配置

支持SNMP v1/v2SNMP Trap、SNMP RMON

支持系统日志,分级告警,调试信息输出

支持MQTT接入协议

支持LLDP

电源

输入电压

DC12/24VAC/DC85~265VDC48V(仅POE支持)

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

指示灯

电源指示:PWR1,PWR2 接口灯指示:ALARM、RUN

机械结构

安装方式

DIN卡轨式或壁挂式

散热方式

自然冷却,无风扇

外形尺寸

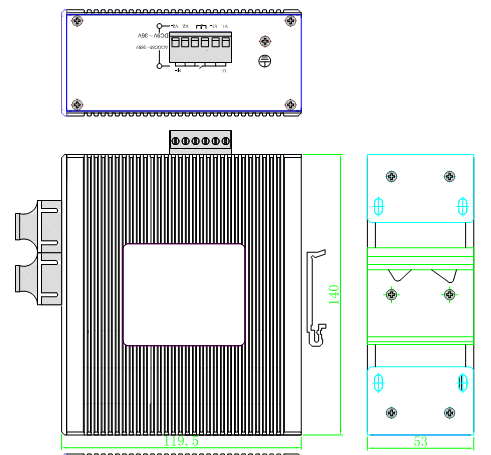

宽×高×深:53×140×119.5mm

防护等级

IP40

重量

<1KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350000小时

质保期

5年

EMC

EMI

CFR47FCC Part 15B

CE EN55032:2015EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE802.3z:1000base-LX

IEEE802.3ad:链路聚合

IEEE802.3x:全双工以太网数据链路层流控

IEEE802.1p:流量优先级

IEEE802.1Q:VLAN

IEEE802.1w:快速生成树

IEEE802.1X:基于端口的网络访问控制


订购信息
产品型号 规格参数
MXS2210BAM-D2 8个10/100M电口,2个100M多模光口,支持网管,光纤接口SC/ST/FC可选;电压:DC12-36V冗余电源
MXS2210BAM-L1 8个10/100M电口,2个100M多模光口,支持网管,光纤接口SC/ST/FC可选;电压:单路AC/DC85~265V供电
MXS2210BAS-D2 8个10/100M电口,2个100M单模光口,支持网管,光纤接口SC/ST/FC可选;电压:DC12-36V冗余电源
MXS2210BAS-L1 8个10/100M电口,2个100M单模光口,支持网管,光纤接口SC/ST/FC可选;电压:单路AC/DC85~265V供电
MXS2210BSF-D2 8个10/100M电口,2个100M单模单纤光口,支持网管,光纤接口SC/ST/FC可选;电压:DC12-36V冗余电源
MXS2210BSF-L1 8个10/100M电口,2个100M单模单纤光口,支持网管,光纤接口SC/ST/FC可选;电压:单路AC/DC85~265V供电
MXS2210BPAS 8个10/100M电口,支持8路POE供电,2个100M单模光口,支持网管,光纤接口SC/ST/FC可选;电压:DC48V电源
MXS2210BPSF 8个10/100M电口,支持8路POE供电,2个100M单模单纤光口,支持网管,光纤接口SC/ST/FC可选;电压:DC48V电源
